Пример 5.65

Расположение

Demo\Теплогидравлика\Задачи из учебника\Пример 5.65\Пример 5.65.prt

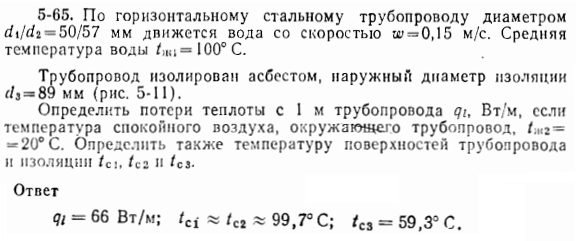

Условие задачи

По горизонтальному стальному трубопроводу диаметром d₁/d₂=50/57мм движется вода со скоростью ω=0,15м/с. Средняя температура воды t_ж1=100℃. Трубопровод изолирован асбестом, наружный диаметр изоляции d₃=89мм.

Определить потери теплоты с 1м трубопровода q₁, Вт/м, если температура спокойного воздуха, окружающего трубопровод, t_ж2=20℃. Определить также температуру поверхности трубопровода и изоляции t_c1, t_c2 и t_c3.

Решение: многослойная стенка выполнена при помощи двух блоков цилиндрической толстой стенки и 0.5 мм зазора между ними, у которого задан большой коэффициент теплоотдачи, чтобы он не вносил слишком сильного термического сопротивления. Геометрические и другие параметры трубопровода с водой заданы по условиям задачи. Давление воды задано равным 1.5 бар для того чтобы вода не кипела при заданной 100-градусной температуре.

Полученный ответ достаточно точно совпадает с ответом задачника. На графиках приведены сравнения получаемого (в динамике) решения с ответом задачника. Переходной процесс обусловлен прогревом/остыванием слоев стенок и приходом распределения температур по толщине к стабилизированному состоянию.
