Подпитка

в палитре на схеме

Описание

Блок реализует модель подвода или отвода жидкости (газа) в некоторый участок рассматриваемого контура с заданным массовым расходом, заданной энтальпией (или температурой) и заданными концентрациями пассивных примесей. Является граничным условием по расходу (граничное условие типа G).

Работа блока заключается в добавлении к массе теплоносителя внутреннего узла "добавленной" массы теплоносителя с заданной энтальпией, на каждом шаге расчета.

Таким образом, блок "Подпитка" обязательно должен быть соединен с блоком Внутренний узел, добавляя к последнему гидравлическую связь и входящий или выходящий расход (Рисунок 1).

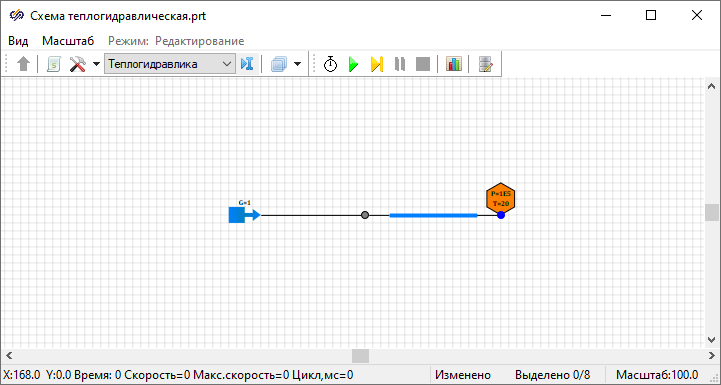

Рис. 1. Подключение подпитки к внутреннему узлу

Величина заданного массового расхода подпитки может быть как положительной, так и отрицательной. При этом, в первом случае, в контур будет добавляться теплоноситель с параметрами, заданными в свойствах блока. В случае отрицательного расхода теплоноситель будет двигаться в обратном направлении, покидая контур. Из узла будет отбираться теплоноситель с указанным расходом. Заданные в свойствах параметры теплоносителя (энтальпия или температура) при этом не используются, так как в контур ничего не добавляется. Величина заданного массового расхода может изменяться во время моделирования, обеспечивая переменную подпитку.

Прим.:
комбинацией граничного узла (задающего давление) и подпитки можно организовывать соединение нескольких автономных теплогидравлических моделей (каждая из которых является отдельным проектом) в единую расчетную модель, передавая значения параметров теплоносителя из одной модели (Рисунок 2) в другую (Рисунок 3) через базу сигналов:


Рис. 2. Интеграция двух схем в одну модель, на схеме А


Рис. 3. Интеграция двух схем в одну модель, на схеме Б

Расход, вычисленный между каналом и граничным узлом в схеме А, на каждом шаге передается и записывается в блок подпитки схемы Б. Давление, вычисленное во внутреннем узле схемы Б, передается и записывается в граничный узел схемы А. Передача энтальпии – зависит от направления расхода: в прямом направлении (теплоноситель перетекает из схемы А в схему Б) значение энтальпии граничного узла передается в подпитку; в обратном направлении значение энтальпии внутреннего узла Б передается в граничный узел А. Передача значений организовывается блоками типа "точка контроля" P, H для узлов и G для канала в схеме А и механизмом глобальных сигналов базы данных.

Прим.:
при создании граничного условия типа G следует аккуратно подходить к заданию величины поступающего расхода по отношению к объему внутреннего узла. Если в узел с малым объемом подавать относительно большой расход G, это может привести к численным проблемам решения расчетной схемы, особенно при шагах расчета порядка 0.01…0.05 секунд, а именно: из-за большой величины подпитки на первом же шаге расчета произойдет резкий рост давления в узле, что приведет к неустойчивости расчетной схемы.

Совместимые блоки

Блок "Подпитка" может быть соединен посредством гидравлических связей со следующими блоками:

Входные порты

Блок не имеет входных портов.

Выходные порты

Имя Описание Тип линии связи
Port_0 Гидравлический порт для подключения совместимых блоков Гидравлическая

Свойства

Название Имя Описание По умолчанию Тип данных
Расход, кг/с G Массовый расход подпитки. Положительный расход - втекает в узел контура, отрицательный - забирается из узла контура, к которому подключен блок подпитки. В процессе моделирования расход может быть переменным во времени 0 Вещественное
Энтальпия, Дж/кг H Энтальпия теплоносителя, который втекает из подпитки в контур. Имеет значение только при положительном расходе 200000 Вещественное
Температура, °С T Температура теплоносителя, который втекает из подпитки в контур. Имеет значение только при положительном расходе 20 Вещественное
Определяющее свойство DefineParam Определяет способ вычисления энтальпии - либо по заданной энтальпии, либо подобрать энтальпию таким образом чтобы втекающий теплоноситель имел указанную температуру. Энтальпия вычисляется в последнем случае по заданной температуре и при текущем давлении в узле, к которому подключена подпитка Температура Перечисление
Максимальное противодавление, Па Pmax При достижении заданного противодавления в узле расход подпитки в узел равен нулю. Для отрицательного расхода подпитки не используется 10000000 Вещественное
Начальная концентрация пассивных примесей, кг/кг C_passive_tracer Вектор концентрации пассивных примесей, с которыми втекает теплоноситель в узел. Имеет значение только при положительном расходе подпитки [] Массив

Параметры

Название Имя Описание Тип данных
Расход, кг/с _g Текущий расход подпитки. Равен свойству G в каждый момент времени: _g = G(t) Вещественное
Энтальпия, Дж/кг _h Энтальпия втекающего теплоносителя. Оказывает влияние только на расход теплоносителя, втекающего из подпитки в узел, т.е. при положительном расходе G Вещественное
Температура, °С _t Температура втекающего теплоносителя. Также имеет смысл только при положительном расходе G Вещественное
Концентрации пассивных примесей, кг/кг _c Концентрация примесей втекающего теплоносителя. Имеет значение только при положительном расходе G Вещественное

Примеры

Примеры использования блока:
