Пример 1.24, 1.25

Расположение

Demo\Теплогидравлика\Задачи из учебника\Пример 1.24 1.25\Пример 1.24 1.25.prt

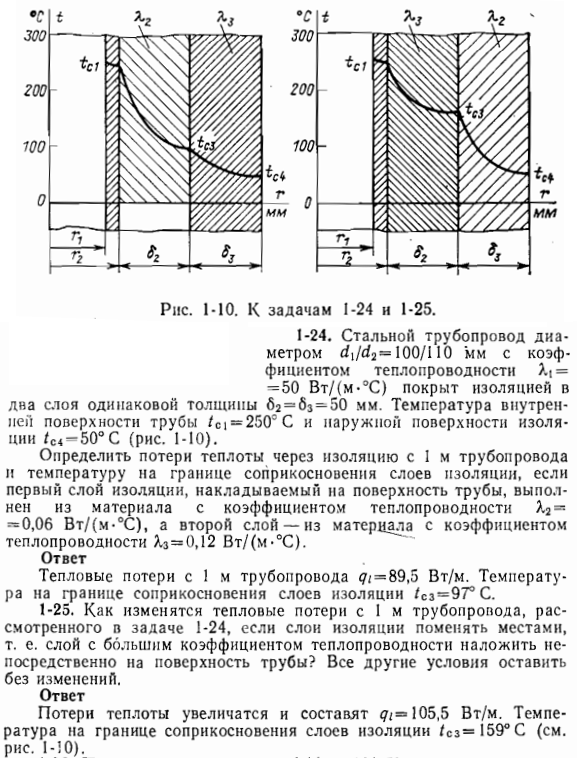

Условие задачи 1.24

Стальной трубопровод диаметром d₁/d₂=100/110мм с коэффициентом теплопроводности λ₁=50Вт/(м∙°С) покрыт изоляцией в два слоя одинаковой толщины δ₂=δ₃=50мм. Температура внутренней поверхности трубы t_c1=250°С и наружной поверхности изоляции t_c4=50°С.

Определить потери теплоты через изоляцию с 1м трубопровода и температуру на границе соприкосновения слоев изоляции, если первый слой изоляции, накладываемый на поверхность трубы, выполнен из материала с коэффициентом теплопроводности λ₂=0,06 Вт/(м∙°С), а второй слой - из материала с коэффициентом теплопроводности λ₃=0,12 Вт/(м∙°С).

Условие задачи 1.25

Как изменятся тепловые потери с 1м трубопровода, рассмотренного в задаче 1.24 если слои изоляции поменять местами, т.е. слой с большим коэффициентом теплопроводности наложить непосредственно на поверхность трубы? Все другие условия оставить без изменений.

Решение: в коде HS задачи решены при помощи многослойной толстой стенки (один из вариантов решения), цилиндрических толстых стенок, зазоров между ними (второй вариант решения) и тепловых граничных условий. Тепловые граничные условия заданы типом "1-го рода", для которого в явном виде задается температура поверхности стенки.

Приведено сравнение между вариантом решения с помощью многослойной толстой стенки с заданием разных материалов для слоев, и набора из нескольких стенок и зазоров между ними.
