Пример 12.11
Описание демо-примера
Расположение
Demo\Теплогидравлика\Задачи из учебника\Пример 12.11\Пример 12.11.prt
Условие задачи

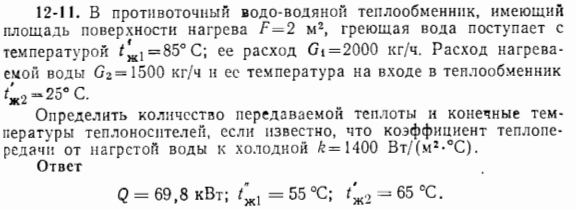

В противоточный водо-водяной теплообменник, имеющий площадь поверхности нагрева 2м2, греющая вода поступает с температурой t’ж1=85℃; ее расход G1=2000 кг/час. Расход нагреваемой воды G2=1500 кг/час и ее температура на входе в теплообменник t’ж2=25℃. Определить количество передаваемой теплоты и конечные температуры теплоносителей, если известно, что коэффициент теплопередачи от нагретой воды к холодной k=1400 Вт/ (м2∙℃).
Решение: каждая из частей теплообменника сделана единообразно - канал, с двух сторон которого граничный узел и внутренний узел. Граничный узел поддерживает входное давление и температуру теплоносителя, из внутреннего узла сделан от вод теплоносителя с заданным расходом при помощи подпитки (расход подпитки для этого задается отрицательным). Таким сочетанием блоков для греющей и нагреваемой воды "фиксируется" давление с одной стороны, и постоянный расход по всему каналу от входа до выхода. Распределение давлений и температур по длине канала при заданных граничных условиях вычисляется кодом в процессе расчета.
Между каналами поставлен блок цилиндрической толстой стенки. Противоточность теплообменника в этом примере сделана за счет расположения каналов в разные стороны, и направления расходов идут друг против друга.
После стабилизации распределения температур по каналам и стенке, мощность теплообменного процесса становится равной 69.6 кВт, температуры теплоносителя на выходе 55.2℃ и 65.0℃, соответственно, что совпадает с ответом задачника.
На графики выведены основные параметры теплообменника - мощность, распределение температур по его длине, температуры на выходе.
