Пример 1.8
Описание демо-примера
Расположение
Demo\Теплогидравлика\Задачи из учебника\Пример 1.8\Пример 1.8.prt

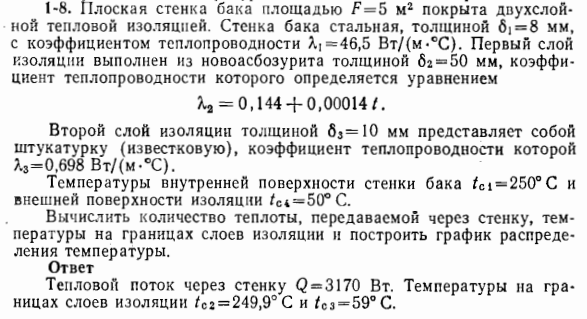

Условие задачи
Плоская стенка бака, площадью F=5м2 покрыта двухслойной тепловой изоляцией. Стенка бака стальная, толщиной δ1=8мм с коэффициентом теплопроводности λ1=46,5Вт/(м∙°С). Первый слой изоляции выполнен из новоасбозурита толщиной δ2=50мм, коэффициент теплоизоляции которого определяется уравнением: λ2=0,144+0,00014t.
Второй слой теплоизоляции толщиной δ3=10мм представляет собой штукатурку (известковую), коэффициент теплопроводности которой λ3=0,698Вт/(м∙°С).
Температура внутренней поверхности стенки бака tc1=250°С и внешней поверхности изоляции tc4=50°С.
Вычислить количество теплоты, передаваемой через стенку, температуры на границах слоев изоляции и построить график распределения температуры.
Решение: в коде HS задача решена при помощи блоков толстых стенок, зазора между ними и тепловых граничных условий. Зазоры нужны чисто технически, чтобы стенки из разных материалов можно было подключать друг к другу. В зазорах заданы большие коэффициенты теплоотдачи, так что они почти не вносят термического сопротивления в решение. На тепловых граничных условиях заданы большие коэффициенты теплоотдачи для того, чтобы температура граничных слоев стенки была максимально приближена к заданной температуре.
Для сравнения, выполнено решение также аналогичной задачи при моделировании стенки цилиндрического бака. Ответы немного отличаются.
