Пример 2.7
Описание демо-примера
Расположение
Demo\Теплогидравлика\Задачи из учебника\Пример 2.7\Пример 2.7.prt

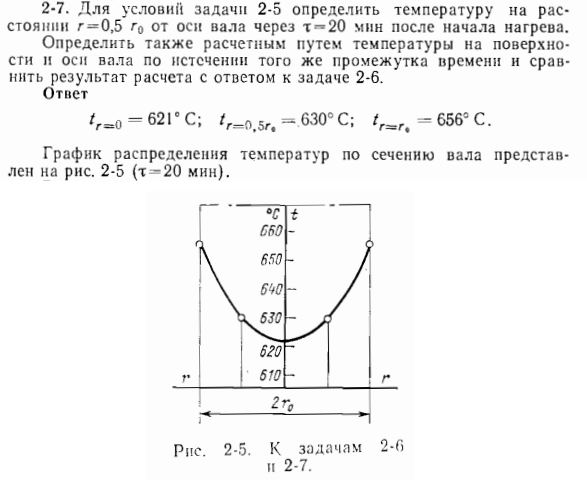

Условие задачи
Для условий задачи 2.5 определить температуру на расстоянии r=0,5*r0 от оси вала через τ=20 минут после начала нагрева. Определить также расчетным путем температуры на поверхности и оси вала по истечению того же промежутка времени и сравнить результат расчета с ответом к Пример 2.6.
Решение: в коде HS задача решена при помощи блока цилиндрической толстой стенки и теплового граничного условия снаружи стенки, которое задает температуру равной 820°С, с коэффициентом теплоотдачи 140 Вт/(м2∙°С) по условию задачи 2.5.
Начальная температура стенки задана равной 20°С, смоделирован процесс прогрева с наружной стороны. Материал с требуемым коэффициентом теплопроводности и температуропроводности задан в соответствующем *.tbl файле.
На графике выведена температура в центре вала, на поверхности и на расстоянии R/2 в зависимости от времени, а также постоянные величины 621, и 630°С и 656°С.
Расчет ведется 25 минут модельного времени (1500 секунд). По графику видно, что все температуры пересекают горизонтальные линии "ответа" примерно в одно и то же время, в районе 20-й минуты расчета, что находится в согласии с ответом задачника.
