Пример 1.1

Описание демо-примера

Расположение

Demo\Теплогидравлика\Задачи из учебника\Пример 1.1\Пример 1.1.prt

Условие задачи

Вычислить плотность теплового потока через плоскую однородную стенку, толщина которой значительно меньше ширины и высоты, если стенка выполнена:
  • из стали [λ=40 Вт/(м·°С)];
  • из бетона [λ=1,1 Вт/(м·°С)];
  • из диатомитового кирпича [λ=0,11 Вт/(м·°С)].
Во всех трех случаях толщина стенки δ=50 мм. Температуры на поверхности стенки поддерживаются постоянными: tс1=90 °С и tс2=100 °С.

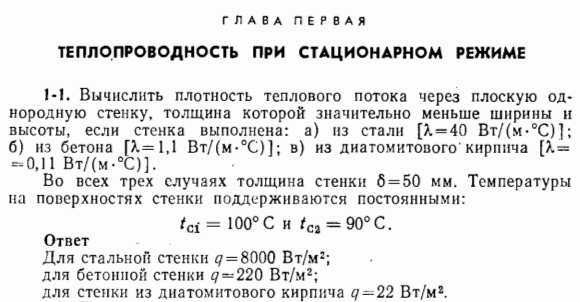

Рис. 1. Условие и ответ задачника

Решение: в коде HS задача решена при помощи блока плоской толстой стенки и тепловых граничных условий, которые задают температуру снаружи стенки равной 90 и 100 градусам, соответственно, с большим коэффициентом теплоотдачи (коэффициент задан равным миллиону). Тогда температура крайних слоев стенки будет практически равна заданной температуре окружающей среды, и тепловой поток внутри стенок будет посчитан по условиям задачи. Материал стенок с требуемым коэффициентом теплопроводности задан в соответствующих *.tbl файлах.
