Пример 12.15
Описание демо-примера
Расположение
Demo\Теплогидравлика\Задачи из учебника\Пример 12.15\Пример 12.15.prt
Условие задачи

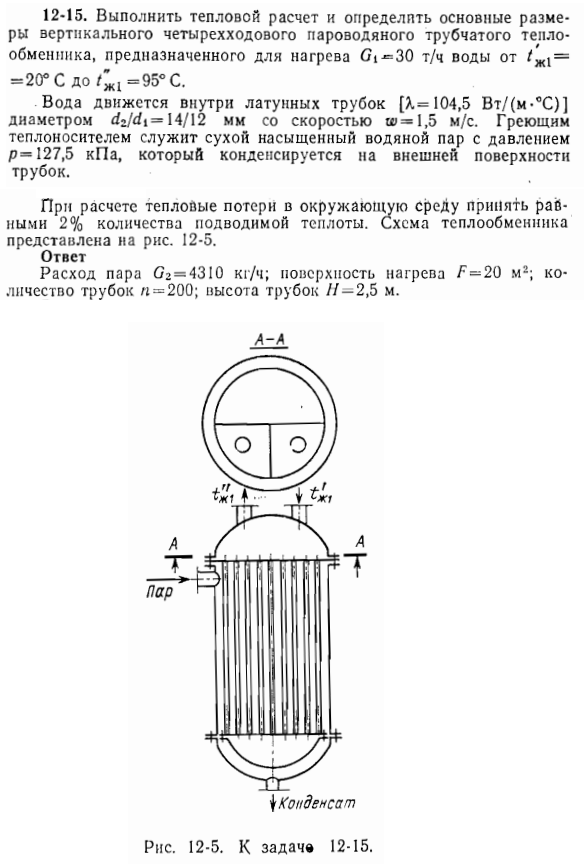

Определить площадь поверхности нагрева и число секций водо-водяного теплообменника типа "труба в трубе". Греющая вода движется по внутренней стальной трубе [λc=45 Вт/(м∙℃)] диаметром d2/d1=35/32 мм и имеет температуру на входе t’ж1=95℃. Расход греющей воды G1=2130 кг/ч. Нагреваемая вода движется противотоком по кольцевому каналу между трубами и нагревается от t’ж2=15℃ до t’’ж2=45℃. Внутренний диаметр внешней трубы D=48 мм. Расход нагреваемой воды G2=3200 кг/ч. Длина одной секции теплообменника l=1,9 м. Потерями теплоты через внешнюю поверхность теплообменника пренебречь.
Решение: задача решена в коде HS при помощи блока пароводяного компенсатора давления, в котором размещено 4 теплообменных секции теплообменника, а также при помощи тонкой стенки смоделированы тепловые потери в окружающую среду.
Греющий пар подается через подпитку, внутренний узел, канал и узел компенсатора в верхнюю часть бака, где пар конденсируется, отдавая тепло стенкам трубчатки, и конденсат сливается в граничный узел расположенный под баком.
После набора схемы, методом "подбора" было выяснено что требуемая площадь поверхности теплообмена составляет около 20 квадратных метра. После стабилизации параметров, равновесная температура до которой прогревается вода, в коде HS равна 99 ℃.
