Пример 5.46

Расположение

Demo\Теплогидравлика\Задачи из учебника\Пример 5.46\Пример 5.46.prt

Условие задачи

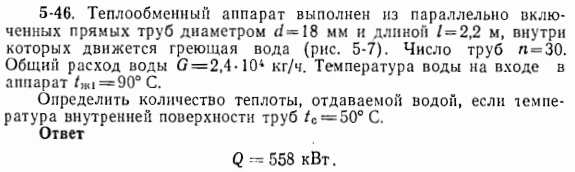

Теплообменный аппарат выполнен из параллельно включенных прямых труб диаметром d=18 мм и длиной l=2,2 м, внутри которых движется греющая вода. Число труб n= 30. Общий расход воды G=2,4∙10⁴ кг/ч. Температура воды на входе в аппарат t_ж1=90℃. Определить количество теплоты, отдаваемой водой, если температура внутренней поверхности труб равна t_c=50℃.

Решение: задача решена моделированием 1-й трубочки теплообменного аппарата, и умножением полученного результата на количество трубочек. Геометрия и известные по условию задачи параметры заданы в блоках граничного и внутреннего узла, канала и подпитки, стенки. Давление воды задано равным 1 бар (вода не вскипает в указанном диапазоне температур).

Расход подпитки задан как G/3600/30 [кг/c] = 0.2222 кг/с, с целью получить расход через одну трубочку.
