Пример 2.1
Описание демо-примера
Расположение
Demo\Теплогидравлика\Задачи из учебника\Пример 2.1\Пример 2.1.prt
Условие задачи

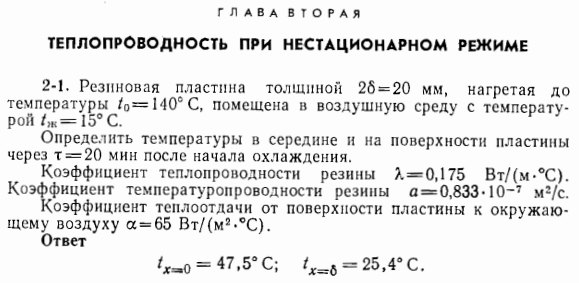

Резиновая пластина, толщиной 2δ=20мм, нагретая до температуры t0=140°C, помещена в воздушную среду с температурой tm=15°C. Определить температуры в середине и на поверхности пластины через τ=20 мин после начала охлаждения. Коэффициент теплопроводности резины λ=0,175 Вт/(м·°С). Коэффициент температуропроводности резины a=0,833·10-7 м2/с. Коэффициент теплоотдачи от поверхности пластины к окружающему воздуху α=65 Вт/(м2·°С).
Решение: в коде HS задача решена при помощи блока плоской толстой стенки и тепловых граничных условий, которые задают температуру снаружи стенки равной 15 градусам, с коэффициентом теплоотдачи по условию задачи.
Начальная температура стенки задана 140°С, и смоделирован процесс остывания стенки. Материал стенки с требуемым коэффициентом теплопроводности задан в соответствующем *.tbl файле.
На графике выведены температуры в середине и на поверхности пластины, а также (в виде констант) ответы из задачника. Точки пересечения графиков определяют момент времени, в который остывание соответствующего слоя достигнет искомых температур. Видно, что в расчете это происходит в момент времени около 20-й минуты.
