Пример 12.12
Описание демо-примера
Расположение
Demo\Теплогидравлика\Задачи из учебника\Пример 12.12\Пример 12.12.prt
Условие задачи

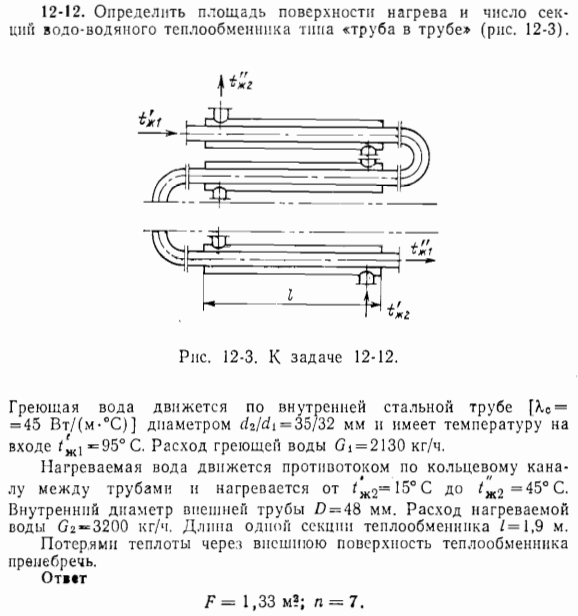

Определить площадь поверхности нагрева и число секций водо-водяного теплообменника типа "труба в трубе". Греющая вода движется по внутренней стальной трубе [λc=45 Вт/(м∙℃)] диаметром d2/d1=35/32 мм и имеет температуру на входе t’ж1=95℃. Расход греющей воды G1=2130 кг/ч. Нагреваемая вода движется противотоком по кольцевому каналу между трубами и нагревается от t’ж2=15℃ до t’’ж2=45℃. Внутренний диаметр внешней трубы D=48 мм. Расход нагреваемой воды G2=3200 кг/ч. Длина одной секции теплообменника l=1,9 м. Потерями теплоты через внешнюю поверхность теплообменника пренебречь.
Решение: в коде HS была набрана 1 секция по условиям задачи (теплообменник противоточный, по аналогии с предыдущей задачей, 12.11). Эта модель была сохранена в отдельный файл с именем to_11_12.prt, для дальнейшего много кратного использования. Противоток в секции задан в блоке стенки, путем задания нумерации линий связи как 1..Self.Nh и Self.Nh..1 соответственно для внутренней и наружной поверхности стенки.
Затем, в другом проекте, была набрана модель секционного теплообменника из нескольких таких (10 шт., одинаковых) секций. При этом был применен механизм загрузки содержимого субмодели из стороннего файла - все секции идентичны друг другу.
На график выведена температура нагреваемой воды, после каждой секции (всего 10 расчетных точек по всей длине теплообменника) и постоянная температура 45℃. После стабилизации параметров модели (после прогрева теплообменника), линии на графике пересеклись около 7-го номера теплообменника, значит, для нагрева воды до 45 градусов необходимо 7 секций.
