Релейное с зоной нечувствительности
 |
 |
| Векторный | Си
| ST | |
| в палитре | на схеме |
Описание

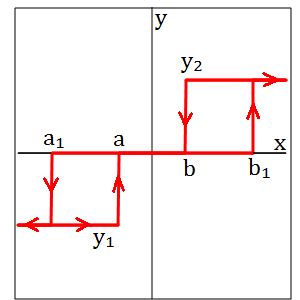

Блок реализует преобразование входных сигналов посредством единой нелинейной статической
характеристики типа "релейная неоднозначная с зоной нечувствительности" при различных
начальных условиях по следующему алгоритму:
где x(t) – вектор входных сигналов; y(t) – вектор выходных сигналов; Δt – предыдущий временной шаг интегрирования; a1, a, b, b1, y1, y1 – параметры статической характеристики. При наличии "перехлеста" зон возврата процесс переключения определяется с учетом предыдущего состояния реле.
Входные порты
| Имя | Описание | Тип линии связи |
|---|---|---|
| inport | Порт входного сигнала. | Математическая |
Выходные порты
| Имя | Описание | Тип линии связи |
|---|---|---|
| outport | Порт выходного, преобразованного сигнала. | Математическая |
Свойства
| Название | Имя | Описание | По умолчанию | Тип данных |
|---|---|---|---|---|
| Нижняя граница переключения | a1 | Значение a1. Минимальное значение входной величины, при котором значение на выходе равно нижнему значению. | [-2] | Массив |
| Нижняя граница зоны нечувствительности | a | Значение a. | [-1] | Массив |
| Верхняя граница зоны нечувствительности | b | Значение b. | [1] | Массив |
| Верхняя граница переключения | b1 | Значение b1. Максимальное значение входной величины, при котором значение на выходе равно верхнему значению. | [2] | Массив |
| Нижнее значение функции | y1 | Значение y1. Минимальное значение на выходе блока. | [-1] | Массив |
| Верхнее значение функции | y2 | Значение y2. Максимальное значение на выходе блока. | [1] | Массив |
| Начальные условия (-1=Y1; 0=0; 1=Y2) | y0 | Начальное состояние: -1 – на выходе будет y1, 0 – на выходе 0, 1 – на выходе y2. | [0] | Массив |
| Исполнять на промежуточных шагах | exec_bad_step | Выполнять или нет расчет блока на промежуточных (пробных) шагах интегрирования. | Да | Двоичное |
Параметры
Блок не имеет параметров.
Прим.:
для реализации векторной обработки преобразуемые сигналы должны быть "сжаты" в векторный
входной сигнал посредством типового блока Мультиплексор.
