Импульсное открытие/закрытие


		`\| Скалярный \| Си \|`
в палитре	на схеме	`\| Скалярный \| Си \|`

Описание

Блок импульсно выдает логическую единицу на своем выходе, на протяжение всего времени, пока подана единица на вход. Длина импульса и длина паузы задаются в секундах в свойствах блока.

Входные порты


Имя	Описание	Тип линии связи
if	Входная команда.	Математическая

Выходные порты


Имя	Описание	Тип линии связи
command	Выход блока.	Математическая

Свойства


Название	Имя	Описание	По умолчанию	Тип данных
Длительность импульса, с	Timp	Продолжительность выходного импульса в секундах.	1	Вещественное
Длительность паузы, с	Tpause	Продолжительность паузы между выходными импульсами.	29	Вещественное

Параметры

Блок не имеет параметров.

Пример

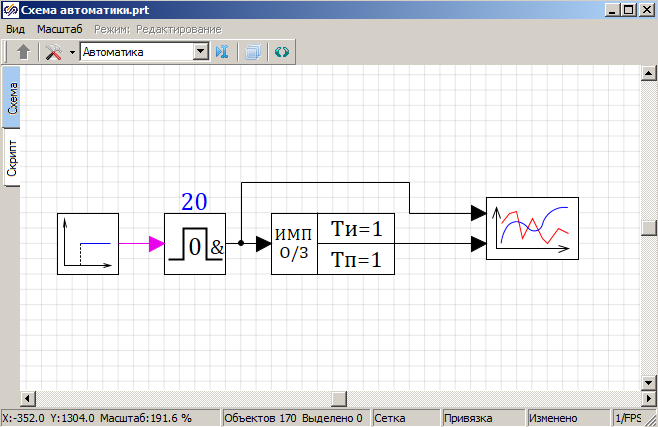

Пример схемы с использованием блока представлен на рисунке ниже

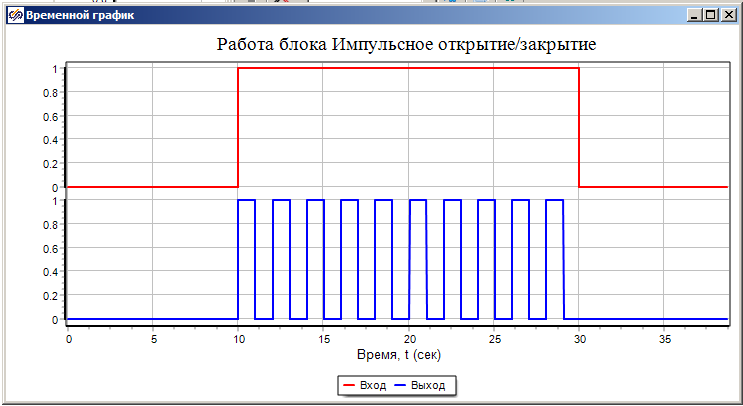

Временная диаграмма работы блока на рисунке:
