Релейное неоднозначное (гистерезис)
 |
 |
| Векторный | Си
| ST | |
| в палитре | на схеме |
Описание

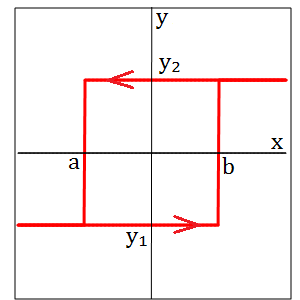

Блок реализует преобразование входных сигналов посредством единой нелинейной статической
характеристики типа "релейная неоднозначная" при различных начальных условиях по следующему
алгоритму:
где x(t) – вектор входных сигналов, y(t) – вектор выходных сигналов, Δt – предыдущий временной шаг интегрирования, a, b, y1, y2 – параметры статической характеристики.
Входные порты
| Имя | Описание | Тип линии связи |
|---|---|---|
| inport | Порт входного сигнала. | Математическая |
Выходные порты
| Имя | Описание | Тип линии связи |
|---|---|---|
| outport | Порт выходного, преобразованного сигнала. | Математическая |
Свойства
| Название | Имя | Описание | По умолчанию | Тип данных |
|---|---|---|---|---|
| Нижняя граница переключения | a | Минимальное значение a входной величины, при котором значение на выходе равно нижнему значению y1. | [-1] | Массив |
| Верхняя граница переключения | b | Максимальное значение входной величины, при котором значение на выходе равно верхнему значению. | [1] | Массив |
| Нижнее значение функции | Y1 | Минимальное значение на выходе блока. | [-1] | Массив |
| Верхнее значение функции | Y2 | Максимальное значение на выходе блока. | [1] | Массив |
| Начальные условия (0;1) | y0 | Начальное состояние реле: 0 – выключено, 1 – включено. | [0] | Массив |
| Исполнять на промежуточных шагах | exec_bad_step | Выполнять или нет расчет блока на промежуточных (пробных) шагах интегрирования. | Да | Двоичное |
Параметры
Блок не имеет параметров.
Прим.:
для реализации векторной обработки преобразуемые сигналы должны быть "сжаты" в векторный
входной сигнал посредством типового блока Мультиплексор.
