Излом


		`\| Векторный \| Си \|`
в палитре	на схеме	`\| Векторный \| Си \|`

Описание

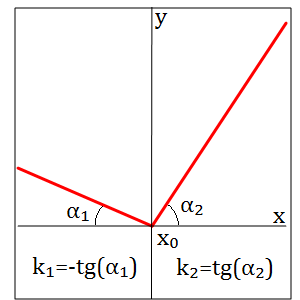

Блок векторизован, реализует преобразование вектора входных сигналов посредством единой нелинейной статической характеристики типа "Излом" по следующему алгоритму:

где x(t) – вектор входных сигналов; y(t) – вектор выходных сигналов.

Входные порты


Имя	Описание	Тип линии связи
inport	Входной сигнал.	Математическая

Выходные порты


Имя	Описание	Тип линии связи
outport	Выходной сигнал.	Математическая

Свойства


Название	Имя	Описание	По умолчанию	Тип данных
К при x < x₀	k1	Коэффициент k₁.	[-1]	Массив
К при x > x₀	k2	Коэффициент k₂.	[1]	Массив
Точка излома	x0	Значение x₀.	[0]	Массив

Параметры

Блок не имеет параметров.

Прим.:

для реализации векторной обработки преобразуемые сигналы должны быть "сжаты" в векторный входной сигнал посредством типового блока Мультиплексор.
