Форматы и штампы
Библиотека стандартных форматов и штампов для оформления проектной документации.
В библиотеке представлены блоки, не являющиеся расчетными, а позволяющие дополнительно оформить расчетную схему в виде чертежа, листа документации, или эскиза. При использовании даных блоков бывает удобно их размещать на другом визуальном слое, отличном от визуального слоя размещения расчетных блоков. В этом случае слой, на котором размещены штампы, можно установить неактивным, тогда штампы будут оставаться видимыми, но не будут мешать обычной работе с другими блоками расчетной схемы.
Перечень блоков:
| В палитре блоков | На расчетной схеме | Имя, описание |
|---|---|---|
 |
 |

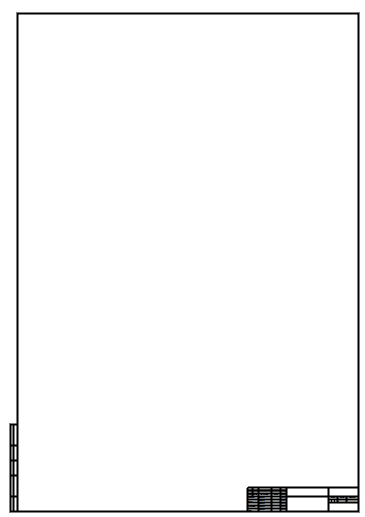

Штамп - Формат А1 (книжный) Рамка и основная надпись формата А1. |
 |
 |

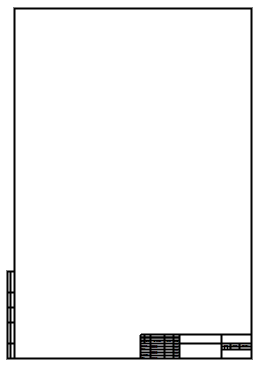

Штамп - Формат А2 (книжный) Рамка и основная надпись формата А2. |
 |
 |
Штамп - Формат А3 (книжный) Рамка и основная надпись формата А3. |
 |
 |
Штамп - Формат А4 (книжный) Рамка и основная надпись формата А4. |
 |
 |
Штамп - Формат А4 (таблица) Рамка и таблица формата А4. |
 |
 |

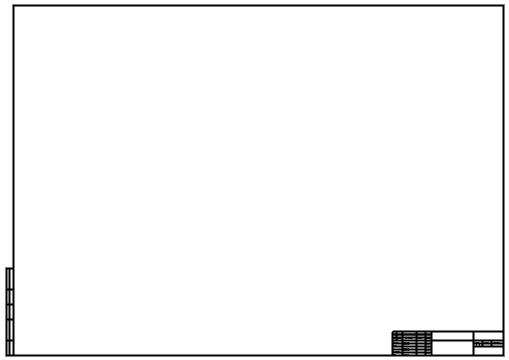

Штамп - Формат А1 (альбомный) Рамка и основная надпись формата А1, расположенные горизонтально. |
 |
 |

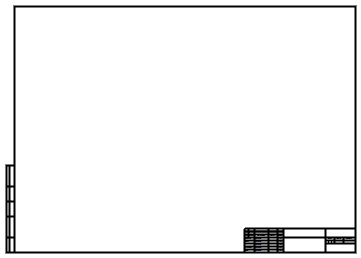

Штамп - Формат А2 (альбомный) Рамка и основная надпись формата А2, расположенные горизонтально. |
 |
 |
Штамп - Формат А3 (альбомный) Рамка и основная надпись формата А3, расположенные горизонтально. |
