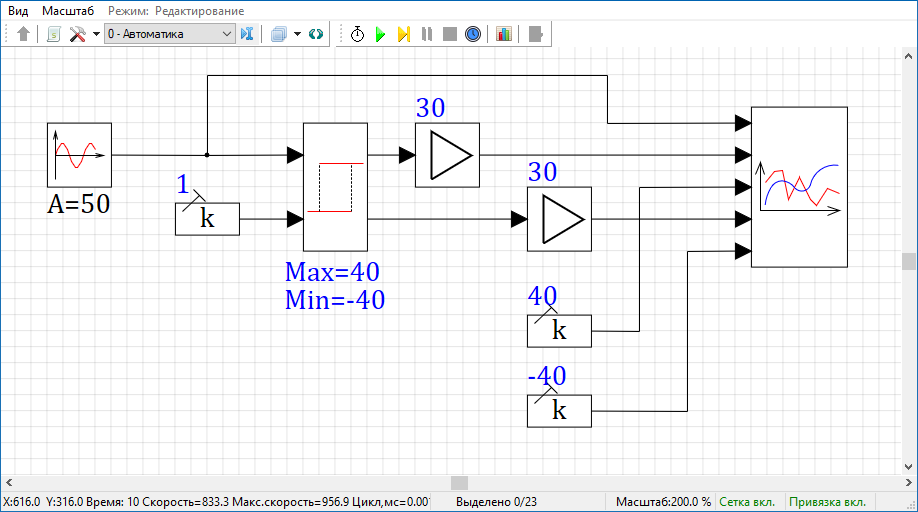

Блок при помощи релейного неоднозначного звена типа
Релейное неоднозначное (гистерезис)
формирует на выходе два признака — превысил ли сигнал на первом входе
верхний предел, или снизился ли он до уровня менее нижнего предела. При этом учитывается
наличие сигнала на втором логическом входе — при отсутствии сигнала на нём блок "не работает"
и оба выхода равны логическому нулю. Блок имеет один аналоговый вход и один дискретный вход -
разрешение работы. Выходы дискретные, второй из них – инверсный. Зависимость выходов от

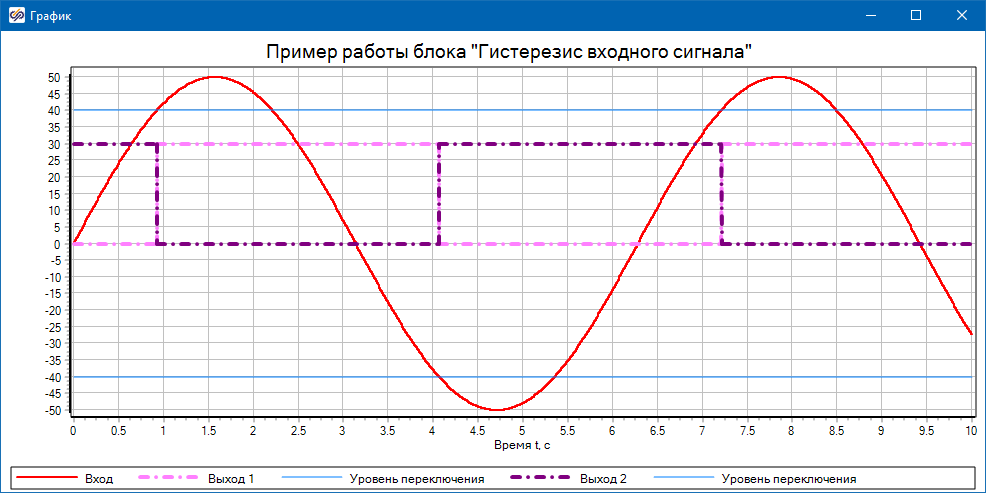

аналогового входа – нелинейная, с гистерезисом:
