Зазор

| Векторный | Си |
в палитре на схеме

Описание

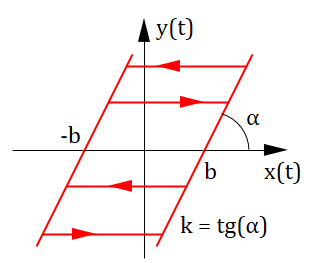

Блок реализует преобразование вектора входных сигналов посредством единой нелинейной статической характеристики типа "Зазор" при различных начальных условиях по следующему алгоритму:

где – вектор входных сигналов; – вектор выходных сигналов, – предыдущий временной шаг интегрирования.

Входные порты

Имя Описание Тип линии связи
inport Входной сигнал. Математическая

Выходные порты

Имя Описание Тип линии связи
outport Выходной сигнал. Математическая

Свойства

Название Имя Описание По умолчанию Тип данных
Половина ширины зоны зазора b Коэффициент b. [1] Массив
Коэффициент усиления k Коэффициент k. [1] Массив
Начальные условия y0 Значение y(0). [0] Массив

Параметры

Блок не имеет параметров.
