ФЗН (формирование зоны нечувствительности)
 |
 |
| Векторный | Си
| |
| в палитре | на схеме |
Описание
Блок реализует алгоритм линейного звена с коэффициентом усиления равным 1 и зоной

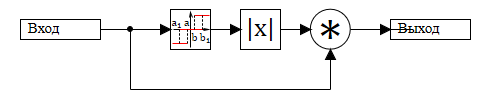

нечувствительности, задаваемой в параметрах блока. Блок представляет собой субмодель. Для того
чтобы посмотреть структуру алгоритма – нажмите правой кнопкой Действия → Войти в
субмодель:
Входные порты
| Имя | Описание | Тип линии связи |
|---|---|---|
| inport | Порт входного сигнала. | Математическая |
Выходные порты
| Имя | Описание | Тип линии связи |
|---|---|---|
| outport | Равен входному сигналу, если он выходит за пределы зоны нечувствительности (с учетом зоны возврата). Равен 0, если входной сигнал лежит в пределах зоны нечувствительности. | Математическая |
Свойства
| Название | Имя | Описание | По умолчанию | Тип данных |
|---|---|---|---|---|
| Зона нечувствительности | on | Абсолютная величина верхней и нижней границы переключения для блока "Релейное с зоной нечувствительности". | 1 | Вещественное |
| Зона возврата | of | Величина зоны возврата для верхней и нижней границ переключения. | 0 | Вещественное |
Параметры
Блок не имеет параметров.
