Линейное с насыщением и зоной нечувствительности
 |
 |
| Векторный
| Си | |
| в палитре | на схеме |
Описание

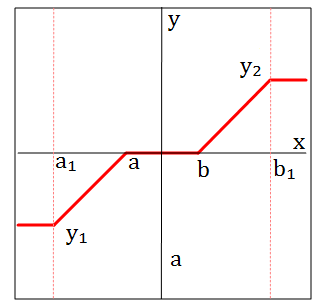

Блок реализует преобразование вектора входных сигналов посредством единой нелинейной
статической характеристики типа "линейная с насыщением и зоной нечувствительности" по
следующему алгоритму:
где x(t) – вектор входных сигналов; y(t) – вектор выходных сигналов; k1=y1/(a1-a); k2=y2/(b1-b).
Входные порты
| Имя | Описание | Тип линии связи |
|---|---|---|
| inport | Порт входного сигнала. | Математическая |
Выходные порты
| Имя | Описание | Тип линии связи |
|---|---|---|
| outport | Порт выходного, преобразованного сигнала. | Математическая |
Свойства
| Название | Имя | Описание | По умолчанию | Тип данных |
|---|---|---|---|---|
| Нижняя граница ограничения | a1 | Значение a1. | [-2] | Массив |
| Нижняя граница зоны нечувствительности | a | Значение a. | [-1] | Массив |
| Верхняя граница зоны нечувствительности | b | Значение b. | [1] | Массив |
| Верхняя граница ограничения | b1 | Значение b1. | [2] | Массив |
| Нижнее значение функции | y1 | Значение y1. | [-1] | Массив |
| Верхнее значение функции | y2 | Значение y2. | [1] | Массив |
Параметры
Блок не имеет параметров.
Прим.:
для реализации векторной обработки преобразуемые сигналы должны быть "сжаты" в векторный
входной сигнал посредством типового блока Мультиплексор.
