Люфт
 |
 |
| Векторный | Си
| |
| в палитре | на схеме |
Описание

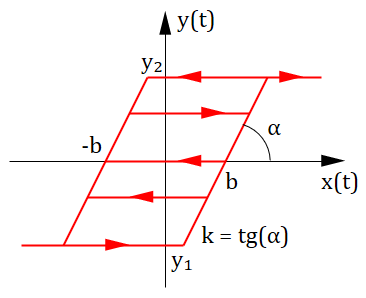

Блок реализует преобразование вектора входных сигналов посредством единой нелинейной
статической характеристики типа "Люфт" при различных начальных условиях по следующему
алгоритму:
где – вектор входных сигналов; – вектор выходных сигналов, – предыдущий временной шаг интегрирования.
Входные порты
| Имя | Описание | Тип линии связи |
|---|---|---|
| inport | Входной сигнал. | Математическая |
Выходные порты
| Имя | Описание | Тип линии связи |
|---|---|---|
| outport | Выходной сигнал. | Математическая |
Свойства
| Название | Имя | Описание | По умолчанию | Тип данных |
|---|---|---|---|---|
| Половина ширины зоны зазора | b | Коэффициент b. | [1] | Массив |
| Коэффициент усиления | k | Коэффициент k. | [1] | Массив |
| Начальные условия | y0 | Значение y(0). | [0] | Массив |
| Нижнее значение функции | Y1 | Значение y1. | [-1] | Массив |
| Верхнее значение функции | Y2 | Значение y2. | [1] | Массив |
Параметры
Блок не имеет параметров.
Прим.:
для реализации векторной обработки преобразуемые сигналы должны быть "сжаты" в векторный
входной сигнал посредством типового блока Мультиплексор.
