Блок реализует модель насоса, создающего заданный пользователем напор, и предназначен для
создания расхода в гидравлическом контуре или для обеспечения необходимого перепада
давления.
Напор насоса может быть задан непосредственно в свойствах блока или рассчитан в ином месте,
например, в скрипте или схеме автоматики.
На рисунке (Рисунок 1) представлен участок трубопроводной системы с разветвлением потока в
тройнике и граничными условиями с давлением, равным атмосферному. У всех каналов по два
элемента (контрольных объема). Насос установлен на первом элементе канала и, соответственно,
создает напор между первым и вторым элементом. За вычетом потерь на трение давление на всасе
насоса равно 0.463 бар, на напоре - 1.26 бар (видно, что разница менее 1 бар, так как часть
напора уходит на преодоление сил трения). В трубу, где нет местного сопротивления, уходит
больший расход, а в трубу, где есть сопротивление, меньший. Если в процессе расчета тем или
иным способом менять заданный напор насоса, на схеме будет динамически вычислять новые
равновесные значения расходов и давлений.

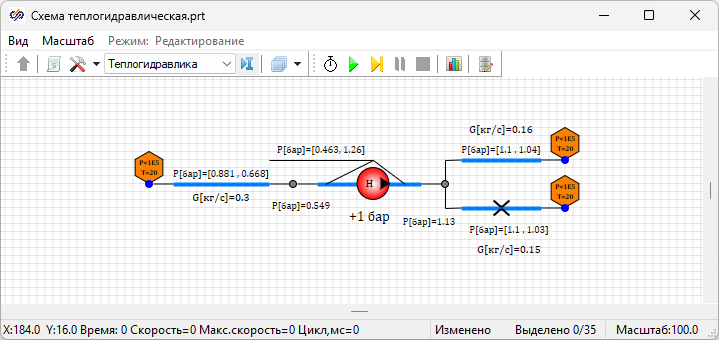

Рисунок 1. Насос с заданным напором 1 бар (100 000 Па), создаваемый им расход и распределение
давлений на участке трубопровода
Установка блока "Заданный напор насоса" на
канал или трубу обеспечивает заданную пользователем добавку давления к границе между указанным
в свойствах элементом гидравлического канала и предыдущим элементом. Вышеуказанная добавка
давления передается расчетному ядру для подстановки в уравнение сохранения импульса.
Входные порты
Блок не имеет входных портов.
Выходные порты
Блок не имеет выходных портов.
Свойства
Название
Имя
Описание (опционально)
Номер элемента
Element
Номер элемента канала, которому принадлежит насос. Насос оказывает влияние на гидравлическую связь между элементом канала с указанным номером и предыдущим элементом. Значение по умолчанию: 1
Размерность напора
PressureDimension
Размерность подставляемой в свойства блока величины напора
"м";
"бар";
"МПа";
"кгс/см2";
"атм";
"м вод.ст.";
"мм вод.ст.";
"мм рт.ст.".
. Значение по умолчанию: м
Напор насоса
H
Величина создаваемого напора. Значение по умолчанию: 0
Оформление
Настройка отображения блока на схеме
Цвет во включенном состоянии
clr_on
Цвет графического примитива при напоре, большем нуля. Значение по умолчанию: 255
Цвет в отключенном состоянии
clr_off
Цвет графического примитива при напоре, равном или меньшем нуля. Значение по умолчанию: 65280
Массовый расход рабочей среды в гидравлической
связи между элементом канала, на котором установлен насос, и предыдущим элементом
(возможно, входным узлом канала)
