Ротор

Описание

Блок реализует динамическую модель ротора (вала), как вращающейся массы (например, ротора турбины, вала насоса и т.д.). Является связующим звеном при организации механической связи блоков.

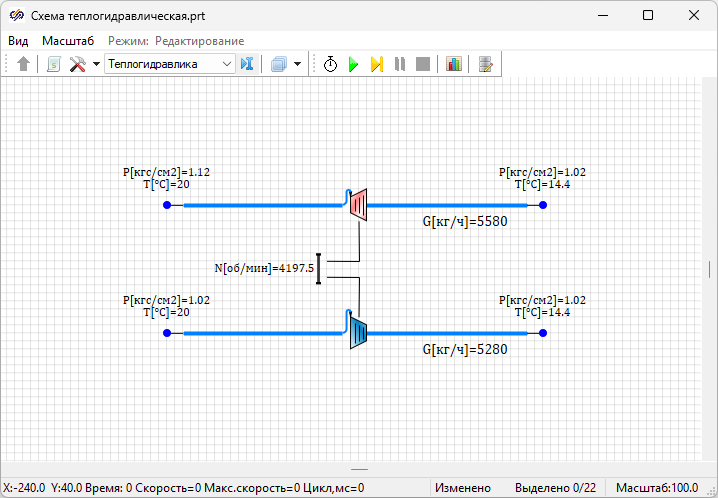

На рисунке показан пример механического соединения вала турбины с валом компрессора при помощи блока "Ротор" (Рисунок 1) . В приведенной расчетной схеме ступень турбины передает на ротор вращающий момент, а компрессор напротив передает момент сопротивления. С учетом всех действующих на ротор моментов, включая собственный момент трения, определяется текущая частота вращения.

Момент трения ротора рассчитывается по формуле: M_tr = K⋅(A₀+A₁⋅w_отн+A₂⋅w_отн²+...+A_n⋅w_отнⁿ),

Если для ротора и присоединенного к нему оборудования установлены разные значения номинальных частот вращения, то подразумевается, что между ротором и оборудованием установлен идеальный редуктор. В этом случае передача моментов между блоками происходит с учетом коэффициента передачи редуктора.

При задании свойства Внешний расчет частоты частота вращения ротора и подключенных к нему агрегатов определяется свойством Начальная частота вращения (относительная), то есть может быть задана непосредственно в свойствах блока или рассчитана в ином месте, например, в скрипте или схеме автоматики.

Совместимые блоки

Математическая модель

В рамках модели происходит решение уравнения моментов с учетом инерции, момента сопротивления трения и текущих значений всех моментов подключенных агрегатов. Результатом решения уравнения моментов является абсолютная частота вращения вала.

Если M_Σ+ > M_стр и w_rel > w_стр, то:
