Турбокомпрессор
 |
 |
|

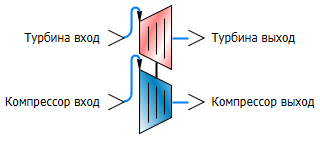

| в палитре | на схеме |
Описание
Блок реализует модель турбокомпрессора, в виде типовой теплогидравлической подпрограммы (субмодели). Внутри субмодели на одном роторе установлены блоки ступени турбины (доступен выбор одной из трех разных моделей ступени турбины), и ступени компрессора. Ступень компрессора находится на своем канале, ступень турбины в зависимости от выбора может тоже содержать еще канал.
Через задание свойств блока-субмодели задаются все необходимые свойства в блоках внутри субмодели.
Совместимые блоки
Математическая модель
Описания математических моделей составляющих турбокомпрессор блоков можно прочитать на соответствующих страницах справки:
Для того чтобы увидеть внутреннюю структуру данного блока, требуется выполнить щелчок правой кнопкой мыши, и в контекстном меню выбрать пункт Действия - Войти в субмодель. Все свойства блокам, находящимся внутри субмодели, задаются через свойства блока.
Входные порты
| Имя | Описание | Тип линии связи |
|---|---|---|
| Турбина вход | Гидравлический порт для подключения совместимых блоков ко входу ступени турбины | HS - Гидравлическая |
| Компрессор вход | Гидравлический порт для подключения совместимых блоков ко входу канала компрессора | HS - Гидравлическая |
Выходные порты
| Имя | Описание | Тип линии связи |
|---|---|---|
| Турбина выход | Гидравлический порт для подключения совместимых блоков к выходу ступени турбины | HS - Гидравлическая |
| Компрессор выход | Гидравлический порт для подключения совместимых блоков к выходу канала компрессора | HS - Гидравлическая |
