Ступень турбины





в палитре на схеме

Описание

Блок реализует модель ступени турбины. При прохождении через ступень турбины рабочее тело теряет свою внутреннюю энергию, совершая работу и расширяясь в соответствии с табличной характеристикой.

Характеристика турбины представляет собой набор из четырех таблиц, хранящихся в соответствующем табличном файле с расширением "tbl":
  1. Таблица коэффициента сопротивления

    Представляет собой коэффициент сопротивления (или перепад давления) ступени турбины как функцию:

    аргумент X: приведенного расхода или степени расширения Тип аргумента X в таблице №1;

    аргумент Y: приведенной частоты вращения Тип аргумента Y в таблице №1;

  2. Характеристика КПД

    Представляет собой КПД турбины или относительный перепад энтальпий (только для газовой турбины) как функцию:

    аргумент X: приведенного расхода или степени расширения Тип аргумента X в таблице №2;

    аргумент Y: приведенной частоты вращения Тип аргумента Y в таблице №2;

  3. Моментная или мощностная характеристика

    Для турбин не используется.

  4. Таблица, определяющая типы приведенных параметров и коэффициенты пересчета
    Таблица, определяющая типы приведенных параметров и коэффициенты пересчета представлена на рисунке (Рисунок 1).


    Рисунок 1. Пример таблицы №4, определяющей типы приведенных параметров и коэффициенты пересчета
По горизонтали цифрами 1, 2, 3 обозначены номера таблиц (Рисунок 2):
  1. Таблица с характеристикой коэффициента сопротивления.
  2. Таблица с характеристикой КПД.
  3. Таблица с мощностной или моментной характеристикой.


Рисунок 2. Номера таблиц обозначены по горизонтали цифрами 1, 2, 3
По вертикали цифрами 1 - 6 обозначены номера параметров (Рисунок 3):


Рисунок 3. Номера параметров обозначены по вертикали цифрами 1 - 6

Для таблицы №1:

Тип аргумента X в таблице:

где G – абсолютный массовый расход через турбину [кг/с];

Q – объемный расход на выходе из турбины [м³/с];

Tin – температура на входе в турбину [K];

Pin – давление на входе в турбину [Па];

kg – коэффициент пересчета из СИ в единицы измерения, в терминах которых заполнена таблица.

Значение коэффициента kg:

Пример 1: если при использовании первого типа приведенного расхода таблица заполнена в кг/ч, то kg=3600.

Пример 2: если при использовании второго типа приведенного расхода таблица заполнена в (кг⋅K0.5)/(c⋅бар), то kg=10⁵.

Тип аргумента Y в таблице:

где w – абсолютная частота вращения турбины [Гц];

∆Tad=Tin⋅(1 - ε(1 - kad)/kad) – адиабатический перепад температур [K];

kad – показатель адиабаты;

kw – коэффициент пересчета из СИ в единицы измерения, в терминах которых заполнена таблица.

Значение коэффициента kw:

Пример: если при использовании первого типа приведенной частоты таблица заполнена в об/мин, то kw=60.

Тип функции Z в таблице:

где Pout – давление на выходе из турбины [Па];

S – площадь проходного сечения, при котором рассчитывалась характеристика [м2];

ρ – плотность рабочего тела на входе в турбину, при котором рассчитывалась характеристика [кг/м3];

kξ – коэффициент пересчета из СИ в единицы измерения, в терминах которых заполнена таблица.

Значение коэффициента kξ:

Примечание:
для функции Z в таблицу заносится не kξ, а kξ-1/(S2⋅ρ) или kξ-1 в зависимости от типа функции Z в таблице соответственно, где S – площадь проходного сечения, при котором рассчитывалась характеристика (обязательно в м2), ρ – плотность рабочего тела на входе в турбину, при которой рассчитывалась характеристика (обязательно в кг/м3).

Для таблицы №2:

Тип аргумента X в таблице:

Значение коэффициента kg или kε.

Тип аргумента Y в таблице:

Значение коэффициента kw.

Тип функции Z в таблице:

где ƞ=(hin - hout)/∆hад – КПД газовой турбины;

ĥ=(hin - hout)/hin – относительный перепад энтальпий;

hin – энтальпия рабочего тела на входе в турбину [Дж/кг];

hout – энтальпия рабочего тела на выходе из турбины [Дж/кг];

∆hад – изоэнтропийный перепад энтальпии на ступени турбины [Дж/кг];

kƞ, kh – коэффициенты пересчета из СИ в единицы измерения, в терминах которых заполнена таблица.

Значение коэффициента kƞ или kh:

Пример: если таблица КПД заполнена в %, то kƞ=100.

Примечание:
для функции Z в таблицу заносится не kƞ или kh, а kƞ-1 или kh-1.

Для таблицы №3:

Таблица мощности или момента для турбин не используется.

Для просмотра и редактирования файлов расширения "tbl" имеется встроенный в SimInTech "Редактор таблиц". По умолчанию характеристики турбин располагаются в директории: "\SimInTech\bin\DataBase\HS\ENGINES\TURBINES\".

При помощи блока Ротор возможно организовать механическую связь вала турбины с валом, например, компрессора, насоса или электрогенератора (Рисунок 4). В таком случае частота вращения вала является величиной, рассчитываемой в блоке ротора. В противоположном случае, когда турбина механически не соединена с ротором, частота вращения турбины определяется свойством Частота вращения (относительная), то есть может быть задана непосредственно в свойствах блока или рассчитана в ином месте, например, в скрипте или схеме автоматики.

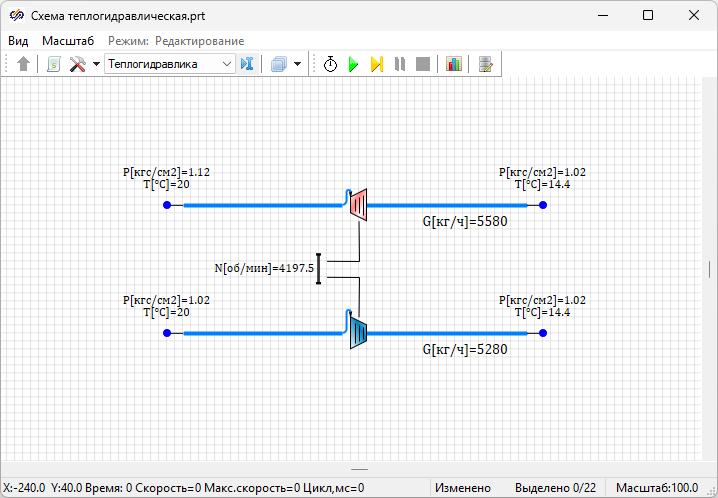

Рисунок 4. Пример реализации модели турбокомпрессора за счет механической связи турбины с компрессором при помощи ротора

Совместимые блоки

Соединение блока "Ступень турбины" с помощью механических связей возможно со следующими блоками:
Является дочерним для блоков:

Математическая модель

Установка блока на канал или трубу обеспечивает вычисление коэффициента сопротивления, формирующего перепад давления на турбине, в соответствии с заданной характеристикой (с учетом площади проходного сечения и текущей плотности теплоносителя):

где:

kξ – коэффициент пересчета из СИ в единицы измерения, в терминах которых заполнена таблица;

ζled – приведенное значение коэффициента сопротивления, взятое из таблицы;

K – коэффициент, записываемый в нормировочную таблицу [/(м⋅кг)] или;

S – площадь проходного сечения, для которого рассчитывалась характеристика [м2];

Scurr – текущая площадь проходного сечения [м2];

ρ – плотность теплоносителя на выходе из турбины, для которой рассчитывалась характеристика [кг/м3];

ρcurr – текущая плотность теплоносителя на выходе из турбины [кг/м3].

При включении опции расчета по формуле Стодолы-Флюгеля таблица с характеристикой сопротивления турбины не используется, а коэффициент сопротивления вычисляется следующим образом:

где POU – текущее давление на выходе ступени турбины [Па];

PIN – текущее давление на входе ступени турбины [Па];

TIN – текущая температура на входе ступени турбины [К];

G – текущий массовый расход теплоносителя через ступень турбины [кг/с];

POUNOM – номинальное давление на выходе ступени турбины [Па];

PINNOM – номинальное давление на входе ступени турбины [Па];

TINNOM – номинальная температура на входе ступени турбины [К];

GNOM – номинальный массовый расход теплоносителя через ступень турбины [кг/с];

S – площадь проходного сечения [м2];

ρ – текущая плотность теплоносителя на выходе из турбины [кг/м3].

Для случая газовой турбины убыль тепловой мощности от указанного элемента гидравлического канала/трубы вычисляется через КПД или относительный перепад энтальпий:

если задана таблица КПД,

если задана таблица относительной энтальпии,

где – коэффициенты пересчета из СИ в единицы измерения, в терминах которых заполнена таблица,

– изоэнтропийный перепад энтальпий [Дж/кг].

k – опциональная поправка на влажность теплоносителя, вычисляемая следующим образом:

где Xin – относительная энтальпия (массовое паросодержание) на входе ступени турбины;

Xou – относительная энтальпия (массовое паросодержание) на выходе ступени турбины;

Nst – количество ступеней турбины в отсеке.

Для случая гидротурбины убыль тепловой мощности вычисляется через КПД:

где Q – объемный расход на выходе из турбины [м³/с].

Вышеуказанные величины передаются расчетному ядру для подстановки в уравнения сохранения импульса и энергии соответственно.

В случае подключения турбины к ротору текущее значение мощности (момента) на валу передается в блок ротора, где решается уравнение моментов, с целью определения текущей частоты вращения.

Мощность и момент на валу вычисляются по следующим соотношениям:

где N – мощность на валу [Вт];

M – момент на валу [Н⋅м];

wabs – абсолютная частота вращения [Гц];

∆h – перепад энтальпий [Дж/кг].

Входные порты

Блок не имеет входных портов.

Выходные порты

Имя Описание Тип линии связи
MPORT Механический порт для подключения совместимых блоков HS - Механическая

Свойства

Название Имя Описание (опционально)
Номер элемента Element Номер элемента гидравлического канала, которому принадлежит объект. Объект оказывает влияние на гидравлическую связь между элементом канала с указанным номером и следующим за ним элементом. Значение по умолчанию: 1
Наличие механического порта MPort Механический порт необходим для подключения объекта к ротору. Значение по умолчанию: Нет
Номинальная частота вращения, Гц wn Номинальная частота вращения турбины. Значение по умолчанию: 50
Частота вращения (относительная) w Относительная частота вращения объекта (используется при условии отсутствия подключения к ротору). Значение по умолчанию: 1
Характеристика FileName Имя файла с универсальной характеристикой объекта. Значение по умолчанию: b300_st1_ksi
Гидротурбина IsHydro Позволяет моделировать турбину в качестве гидравлической. Значение по умолчанию: Нет
Внешний расчет аргумента X для характеристик ExtArgX Позволяет задавать значение аргумента X для таблиц с характеристиками через свойство блока. Значение по умолчанию: Нет
Аргумент X для характеристик, е.и. ArgX Значение аргумента X для таблиц с характеристиками. Используется при условии включенной опции внешнего расчета аргумента X для характеристик. Значение по умолчанию: 0
Расчет по формуле Стодолы - Флюгеля: настройка расчета сопротивления турбины по формуле Стодолы - Флюгеля
Расчет сопротивления турбины по формуле Стодолы-Флюгеля UseSF При включении данной опции расчет сопротивления турбины выполняется в соответствии с формулой Стодолы-Флюгеля. Значение по умолчанию: Нет
Номинальный расход через турбину, кг/с G0 Используется при условии расчета сопротивления турбины по формуле Стодолы-Флюгеля. Значение по умолчанию: 300
Номинальное давление на входе турбины, Па P01 Используется при условии расчета сопротивления турбины по формуле Стодолы-Флюгеля. Значение по умолчанию: 14000000
Номинальное давление на выходе турбины, Па P02 Используется при условии расчета сопротивления турбины по формуле Стодолы-Флюгеля. Значение по умолчанию: 8000000
Номинальная температура на входе турбины, °C T01 Используется при условии расчета сопротивления турбины по формуле Стодолы-Флюгеля. Значение по умолчанию: 500
Влияние влажности: включение/выключение учета влажности при расчете КПД турбины
Учитывать влажность теплоносителя при расчете КПД турбины Hum При включении данной опции расчет КПД турбины выполняется с поправкой на влажность теплоносителя. Значение по умолчанию: Нет
Количество ступеней турбины в отсеке Nst Используется при условии учета влажности теплоносителя при расчете КПД турбины. Значение по умолчанию: 1
Оформление: настройка отображения блока на схеме
Цвет tcolor Цвет графического примитива. Значение по умолчанию: Красный

Параметры

Название Имя Описание (опционально) Тип данных
Напор, Па _pnas Текущее значение создаваемого агрегатом напора (для случая турбины имеет отрицательный знак) Вещественное
Коэффициент расширения _e Текущее значение коэффициента расширения рабочего тела на агрегате Вещественное
Объемный расход, м³/с _qnas Текущее значение объемного расхода рабочего тела через агрегат Вещественное
Массовый расход, кг/с _gnas Текущее значение массового расхода рабочего тела через агрегат Вещественное
Частота вращения относительная _w_otn Текущее значение относительной частоты вращения турбины Вещественное
Частота вращения абсолютная, Гц _w_abs Текущее значение абсолютной частоты вращения турбины Вещественное
Мощность на валу, Вт _power Текущее значение мощности на валу турбины Вещественное
Момент на валу, Н⋅м _moment Текущее значение момента на валу турбины Вещественное
КПД _kpd Текущее значение КПД турбины Вещественное
Коэффициент адиабаты _Kad Текущее значение коэффициента адиабаты рабочего тела турбины Вещественное
Адиабатический перепад, К _dTad Текущее значение адиабатического перепада рабочего тела Вещественное
Давление на входе, Па _Pin Текущее значение давления рабочего тела на входе в турбину Вещественное
Температура на входе, °C _Tin Текущее значение температуры рабочего тела на входе в турбину Вещественное
Энтальпия на входе, Дж/кг _Hin Текущее значение энтальпии рабочего тела на входе в турбину Вещественное
Давление на выходе, Па _Pou Текущее значение давления рабочего тела на выходе из турбины Вещественное
Температура на выходе, °C _Tou Текущее значение температуры рабочего тела на выходе из турбины Вещественное
Энтальпия на выходе, Дж/кг _Hou Текущее значение энтальпии рабочего тела на выходе из турбины Вещественное
Аргумент X для напорной характеристики _e_G Величина рассчитанного аргумента X для напорной характеристики Вещественное
Аргумент Y для напорной характеристики _e_W Величина рассчитанного аргумента Y для напорной характеристики Вещественное
Аргумент X для характеристики КПД _kpd_G Величина рассчитанного аргумента X для характеристики КПД Вещественное
Аргумент Y для характеристики КПД _kpd_W Величина рассчитанного аргумента Y для характеристики КПД Вещественное
