Электрогенератор

Описание

Блок реализует модель электрогенератора со встроенным регулятором момента на валу для обеспечения синхронизации частоты вращения вала генератора с частотой сети.

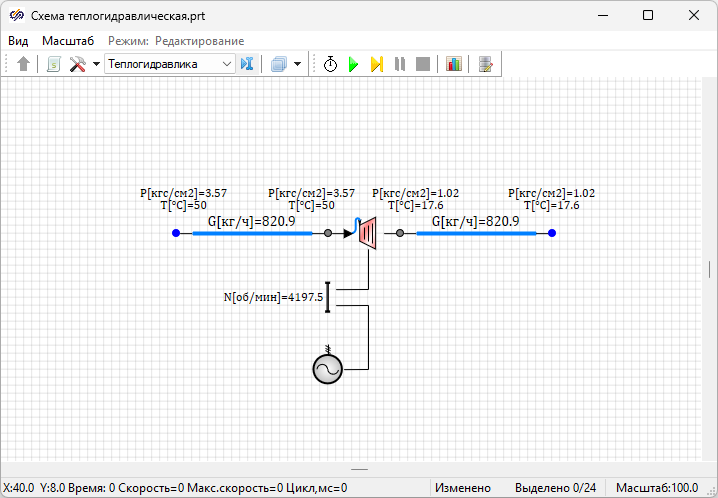

С помощью блока Ротор возможно организовать механическую связь вала электрогенератора с валом, например, турбины (Рисунок 1). В таком случае текущее значение мощности (момента) на валу передается в блок ротора, где решается уравнение моментов, с целью определения текущей частоты вращения.

При задании свойства Генератор синхронизирован включается в работу внутренний механизм подбора момента на валу с целью поддержания постоянной заданной через свойство Номинальная частота, Гц частоты сети. В противоположном случае, когда отключен механизм синхронизации, момент на валу генератора равен нулю.

Совместимые блоки

Математическая модель

В случае синхронизации частоты вращения вала генератора с частотой сети подбор момента (мощности) на валу осуществляется при помощи следующего уравнения:

где w_otn – относительная частота вращения вала генератора;

w_abs – абсолютная частота вращения вала генератора [Гц];

M – момент на валу генератора [Н·м];

N – мощность на валу генератора [Вт];

k_rot – коэффициент приведения момента генератора;

k_reg=5·10⁶ – коэффициент регулятора.

Электрическая мощность вычисляется по следующему соотношению:

где ƞ – КПД электрогенератора.

Входные порты

Блок не имеет входных портов.

Выходные порты

Свойства

Параметры

Примеры
