Ветвление электрической цепи

Блок производит разделение выхода граничного или внутреннего узла электрической цепи для подключения более двух рёбер к одному узлу.

Блок имеет один вход и два выхода, при этом он выполняет суммирование токов источников.

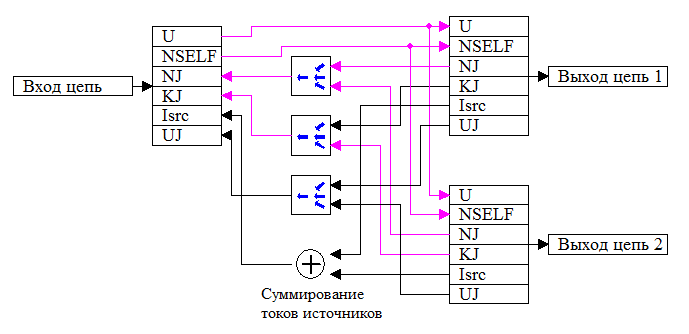

Внутренняя структура данного блока приведена на рисунке (Рис. 1):

При помощи блоков Мультиплексор" данный блок производит объединение в единый вектор значений коэффициентов проводимости и номеров соседних узлов, а также суммирует токи источников.

Свойства: для работы блока свойства задавать не требуется.
