Нелинейный электрический элемент

в палитре на схеме

Блок представляет собой модель нелинейного сопротивления, описываемого следующим соотношением:



где:

u1(t), u2(t) – потенциалы узлов, к которым подключен данный элемент;

y(u1(t) - u2(t)) – функция зависимости проводимости от перепада напряжения;

I(t) – ток через элемент.

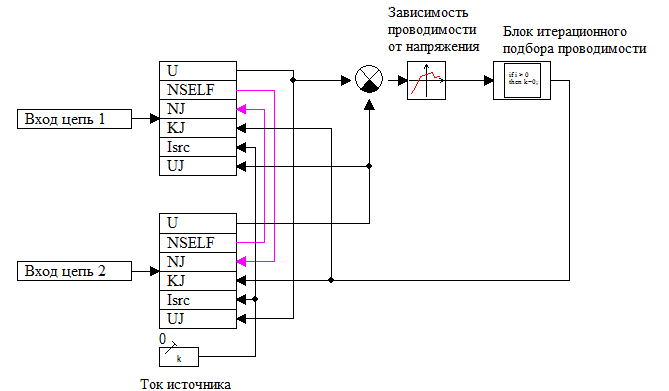

Внутренняя структура данного блока приведена на рисунке (Рис. 1):



Рис. 1. Внутренняя структура блока "Нелинейный электрический элемент"

Данный блок при помощи блоков для создания ненаправленных соединений передаёт в подключенные к данному элементу внутренние узлы электрической схемы значения проводимостей (KJ), которые вычисляются как функция от разности входных потенциалов, и значения токов (Isrc), равные нулю. Для того чтобы обеспечить корректный подбор проводимости производится проверка сходимости проводимости путём сравнения значения проводимости на предварительном шаге и окончательном шаге. Значение своего номера узла (NSELF) передаётся как значение соседнего номера узла (NJ) и наоборот.

Свойства

  • Перепад напряжений, В – вектор, задающий значения перепада напряжений.
  • Проводимость, 1/Ом – вектор, задающий проводимость элемента при напряжениях, указанных в первом свойстве.

Примеры заполнения диалогового окна свойств блока:

Числовое задание свойств:
Название Значение
Перепад напряжений, В [-2,-1,0,1,2,3]
Проводимость, 1/Ом [1e-4,1e-3,1e-2,2,3,4]
Именованное задание свойств:
Название Значение
Перепад напряжений, В [du1,du2,du3]
Проводимость, 1/Ом [k1,k2,k3]

Примечания:

  1. Свойства блока должны иметь одинаковую размерность.
  2. Свойства посредством колонки "Формула" могут быть заданы при помощи локальных переменных модели (субмодели) в ее скрипте, при помощи глобальных сигналов проекта в пункте главного меню Сервис → Сигналы..., или сигналов подключаемой базы данных.
