Управляемый источник тока

Блок представляет собой модель линейного сопротивления с источником тока.

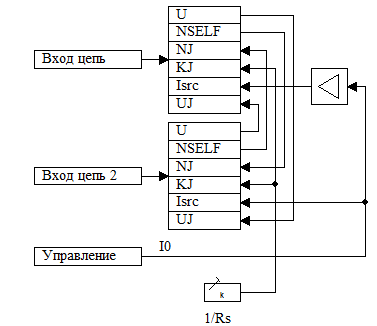

Внутренняя структура данного блока приведена на рисунке (Рис. 1):

Данный блок при помощи блоков для создания ненаправленных соединений передаёт в подключенные к данному элементу внутренние узлы электрической схемы значения проводимостей (KJ), которые вычисляются как 1/Rs, и значения токов (Isrc), задаваемые с входа "Управление". При этом с первого входа значение своего номера узла (NSELF) передаётся как значение соседнего номера узла (NJ) и наоборот. Ток источник подаётся с положительным знаком на вход 2 и с отрицательным на вход 1.

Свойство:

• Сопротивление шунта, Ом – число, задающее значение сопротивления шунта.

Примеры заполнения диалогового окна свойств блока:

Примечания:

1. Свойство блока может быть только скалярным.
2. Именованное свойство задается как локальная переменная модели (или субмодели) во вкладке Параметры или как глобальный сигнал проекта при помощи пункта главного меню Графика→Сигналы.
