Управляемая проводимость

в палитре на схеме

Блок аналогичен блоку Сопротивление электрическое линейное (описываемого законом Ома), с единственным отличием – сопротивление элемента не является константой:



где:

u1(t), u2(t) – потенциалы узлов, к которым подключен данный элемент;

R(t) – значение сопротивления, изменяющееся во времени (проводимость, подаваемая на управляющий вход – величина, обратная сопротивлению);

I(t) – ток через элемент.

Внутренняя структура данного блока приведена на Рис. 1:

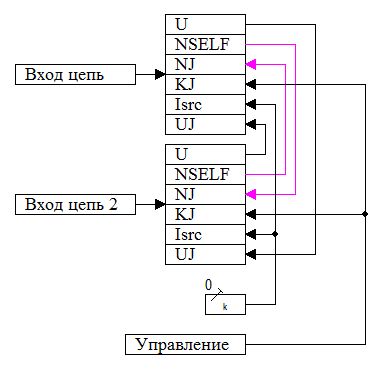

Рис. 1. Внутренняя структура блока "Управляемая проводимость"

Данный блок при помощи блоков для создания ненаправленных соединений передаёт в подключенные к данному элементу внутренние узлы электрической схемы значения проводимости (KJ), которое должно быть подано на управляющий вход, и значения токов (Isrc), равные нулю. При этом с первого входа значение своего номера узла (NSELF) передаётся, как значение соседнего номера узла (NJ) и наоборот.

Свойства: для работы блока свойства задавать не требуется.
