Сопротивление электрической линейное

Блок представляет собой модель линейного сопротивления, описываемого законом Ома:

где:

u₁(t), u₂(t) – потенциалы узлов, к которым подключен данный элемент;

R – значение сопротивления;

I(t) – ток через элемент.

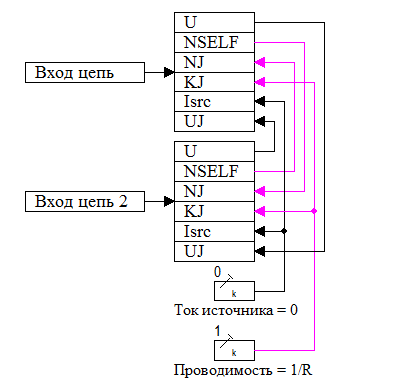

Внутренняя структура данного блока приведена на рисунке (Рис. 1):

Данный блок при помощи блоков для создания ненаправленных соединений передаёт в подключенные к данному элементу внутренние узлы электрической схемы значения проводимостей (KJ), которые вычисляются как 1/R, и значения токов (Isrc), равные нулю. При этом с первого входа значение своего номера узла (NSELF) передаётся как значение соседнего номера узла (NJ) и наоборот.

Свойство:

• Сопротивление, Ом – число, задающее значение сопротивления R.

Примеры заполнения диалогового окна свойств блока:

Примечания:

1. Свойство блока может быть только скалярным.
2. Именованное свойство задается как локальная переменная модели (или субмодели) во вкладке Параметры или как глобальный сигнал проекта при помощи пункта главного меню Графика→Сигналы.
