Для тепловых структур
Блоки для просмотра параметров тепловых структур.
 |
Описание
Данные блоки не влияют на расчет, а служат только для отображения параметров тепловых структур непосредственно на схеме. Каждый блок просмотра параметров должен быть дочерним к расчетному блоку той или иной тепловой структуры.
Блоки не имеют своих свойств и параметров, настраиваются через вкладку "Общие свойства".

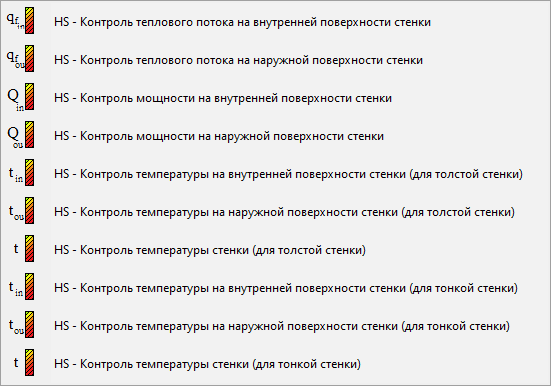

| В палитре блоков | На расчетной схеме | Имя блока, описание |
|---|---|---|
 |
|
Контроль теплового потока на внутренней поверхности стенки Считывает из родительского блока расчетное значение теплового потока на внутренней стороне стенки и отображает его на схеме. |
 |
 |
Контроль теплового потока на наружной поверхности стенки Считывает из родительского блока расчетное значение теплового потока на наружной стороне стенки и отображает его на схеме. |
 |
 |
Контроль мощности на внутренней поверхности стенки Считывает из родительского блока расчетное значение мощности на внутренней стороне стенки и отображает его на схеме. |
 |
 |
Контроль мощности на наружной поверхности стенки Считывает из родительского блока расчетное значение мощности на наружной стороне стенки и отображает его на схеме. |
 |
 |
Контроль температуры на внутренней поверхности стенки (для толстой стенки) Считывает из родительского блока расчетное значение температуры на внутренней стороне стенки и отображает его на схеме. |
 |
 |
Контроль температуры на наружной поверхности стенки (для толстой стенки) Считывает из родительского блока расчетное значение температуры на наружной стороне стенки и отображает его на схеме. |
 |
 |
Контроль температуры стенки (для толстой стенки) Считывает из родительского блока расчетное значение температуры стенки и отображает его на схеме. |
 |
 |
Контроль температуры на внутренней поверхности стенки (для тонкой стенки) Считывает из родительского блока расчетное значение температуры на внутренней стороне стенки и отображает его на схеме. |
 |
 |
Контроль температуры на наружной поверхности стенки (для тонкой стенки) Считывает из родительского блока расчетное значение температуры на наружной стороне стенки и отображает его на схеме. |
 |
 |
Контроль температуры стенки (для тонкой стенки) Считывает из родительского блока расчетное значение температуры стенки и отображает его на схеме. |
