Подвеска автомобиля

Описание демо-примера

Расположение

SimInTech\Demo\Механика 3D\Подвеска автомобиля\Подвеска автомобиля.prt

Описание

Данный проект демонстрирует возможности библиотеки Механика 3D по моделированию динамики твердых тел под действием вязко-упругих сил.

Блок Звено с подписью "Кузов" моделирует неподвижные точки крепления элементов подвески. Блоки Звено" с подписями "Ось" и "Тяга поп. уст." моделируют твердые тела, свободно движущиеся в пространстве. Блоки из подгруппы Элементы нагружения моделируют элементы подвески: тяги, пружины, демпферы, сайлентблок, шаровое соединение и упоры. Блоки в правой части модели рассчитывают силы давления колес на дорожное полотно. Блоки Треугольный сигнал и Меандр формируют профили дорожного полотна для левого и правого колес. Блоки Датчик движения позволяют считать геометрическое положение колес. Блоки Внешняя сила позволяют приложить рассчитанные силы к оси.

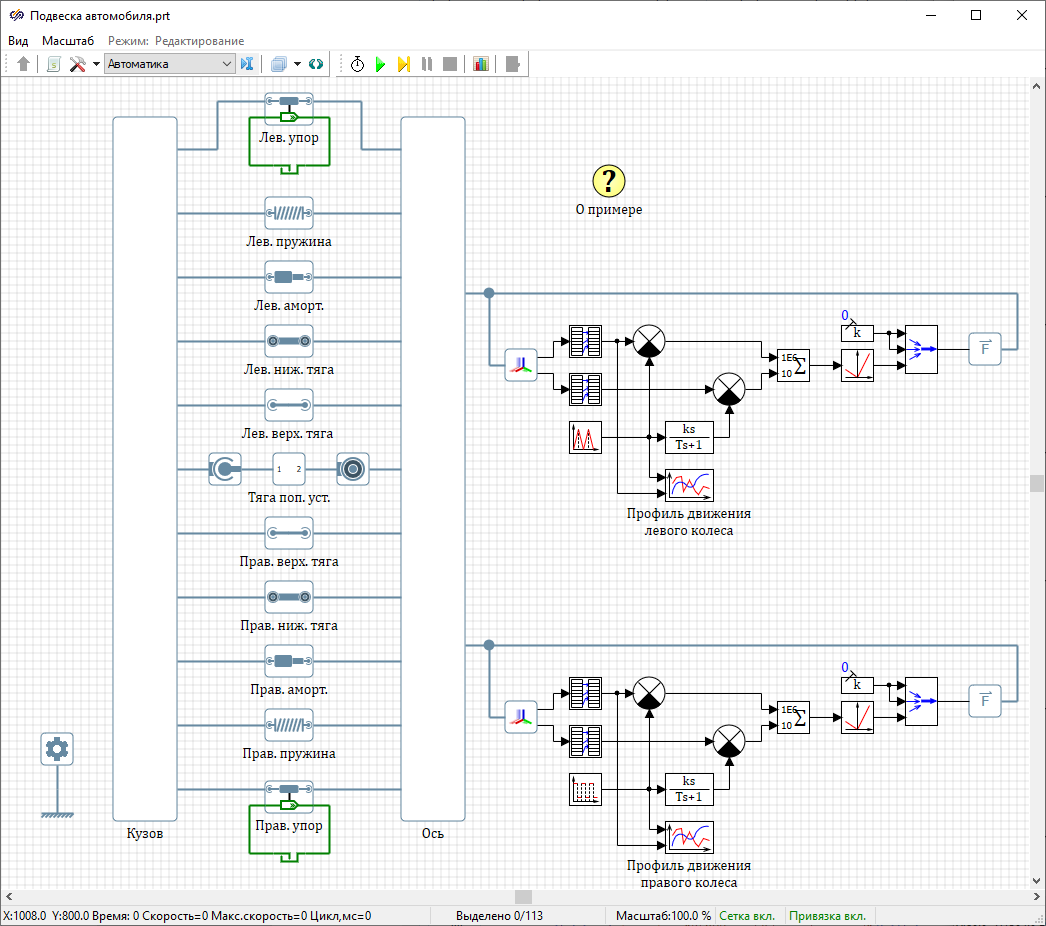

Модель подвески автомобиля представлена на рисунке (Рисунок 1).


Рис. 1. Окно проекта демо-примера

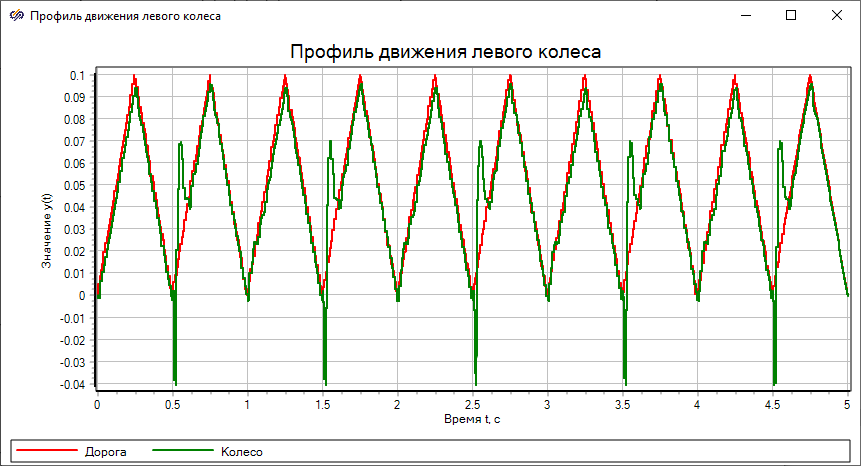

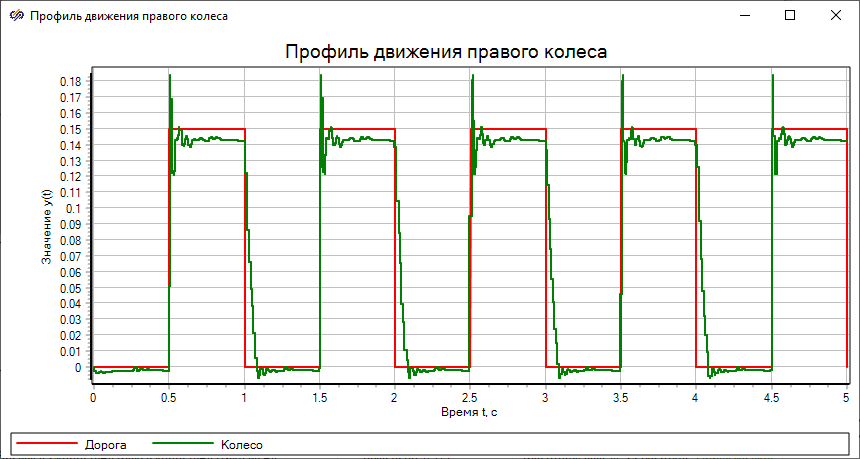

В процессе моделирования подвеска отрабатывает изменяющийся профиль дорожного полотна. На графиках отображаются профили движения левого (Рисунок 2) и правого (Рисунок 3) колес.


Рис. 2. Профиль движения левого колеса


Рис. 3. Профиль движения правого колеса
В окне 3D-визуализации отображаются 3D-модели груза и пружины (Рисунок 4)


Рис. 4. Окно 3D-визуализации
