Прецессия гироскопа

Описание демо-примера

Расположение

SimInTech\Demo\Механика 3D\Прецессия гироскопа\Прецессия гироскопа.prt

Описание

Данный проект демонстрирует возможности библиотеки «Механика 3D» по моделированию прецессии гироскопа под действием момента внешних сил, а также подключение блоков библиотеки «Механика 3D» к блокам библиотеки «Механика».

С помощью блоков «Основание», «Звено» и «Вращательная КП» сформирована модель гироскопа, состоящая из следующих элементов:
  • неподвижное основание;
  • стойка, вращающаяся вокруг вертикальной оси;
  • плечо, вращающееся относительно стойки вокруг горизонтальной оси;
  • диск, вращающийся относительно плеча вокруг горизонтальной оси.

Масс-инерционные характеристики каждого звена заданы внутри блоков «Звено», которые являются субмоделями. Начальная скорость вращения диска относительно плеча задана в блоке «Вращательная КП», соединяющем эти два звена, и равняется 1000 рад/с.

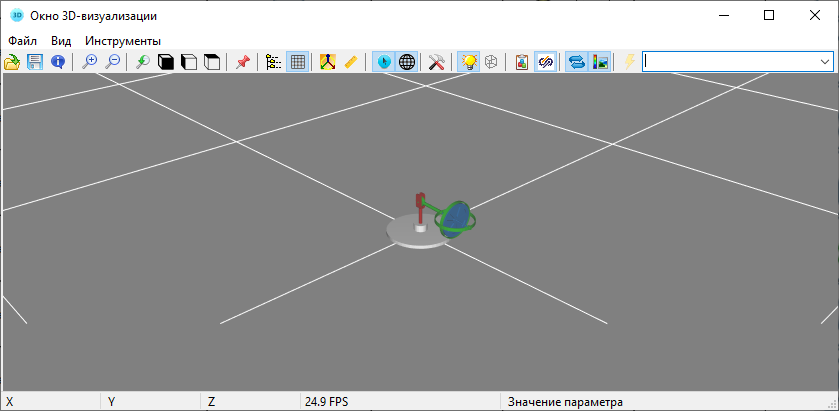

Модель гироскопа представлена на рисунке (Рисунок 1).

Рисунок 1. Окно проекта демо-примера

В идеальной модели без трения скорость прецессии и угол наклона плеча будут изменяться в виде периодических колебаний. Для затухания колебаний в шарнир наклона плеча добавлено вязкое трение - блок «Демпфер» из библиотеки «Механика».

Аналитически скорость прецессии выражается следующим образом:

где:

wprec - скорость прецессии,

M - момент внешних сил,

J - момент инерции диска относительно оси вращения,

w - скорость вращения диска.

Момент внешних сил рассчитывается как:

где:

g - ускорение свободного падения,

m1 - масса диска,

l1 - плечо силы тяжести диска,

m2 - масса плеча,

l2 - плечо силы тяжести плеча.

По результатам моделирования скорость прецессии равна 2.5981 рад/с. Расхождение вызвано тем, что в аналитическом расчете не учитываются моменты инерции всех звеньев и наклон плеча, который составляет 0.05 рад.

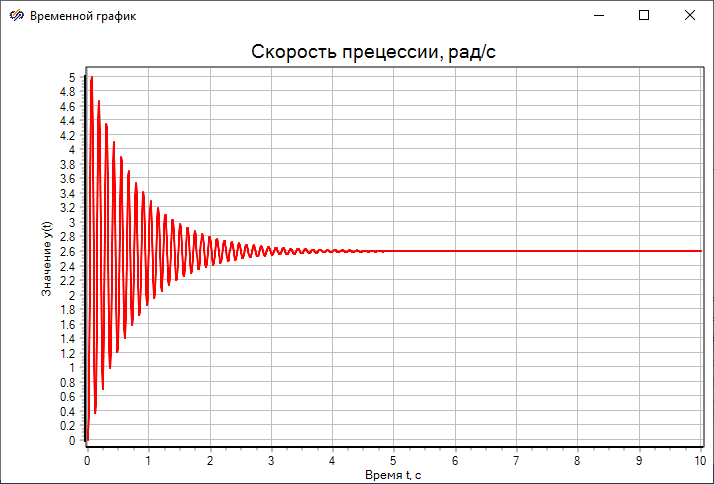

На представленном графике отображается скорость прецессии гироскопа (Рисунок 2).

Рисунок 2. График скорости процессии гироскопа
