Ссылка на объект


в палитре	на схеме

Описание

Блок не является расчетным. Выполняет функцию ссылки на другой узел расчетной схемы и служит для подключения гидравлических связей к узлу (реальному расчетному объекту, типа Внутренний узел или Граничный узел), находящемуся в другом месте расчетной схемы. Блок позволяет удобно разместить на плоскости топологически сложные расчетные схемы.

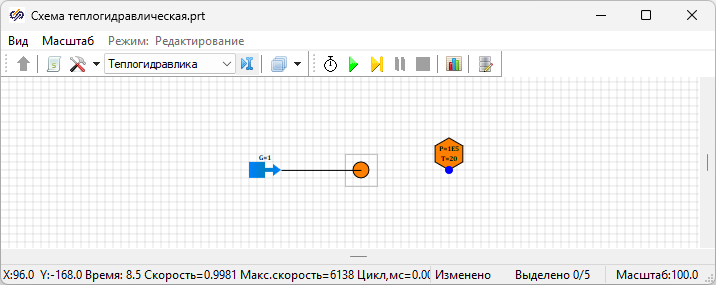

При необходимости блок может быть использован при организации большого количества подключений к одному расчетному узлу, когда подвести нужное количество линий связи на плоскости не представляется возможным. Пример использования блока представлен на рисунке (Рисунок 1).

Рисунок 1. Пример схемы с подключением блока к узлу

Полный путь объекта задается относительно верхнего уровня проекта, например: Submodel2.Node_5, где Submodel2 - имя субмодели, Node_5 - имя узла внутри субмодели. На узел Node_5 ссылается блок ссылки на объект, а все каналы и линии связи, подключенные к блоку ссылки, подключены к узлу Node_5, как если бы они были подключены к нему напрямую в субмодели Submodel2.

Входные порты

Блок не имеет входных портов.

Выходные порты

Блок не имеет выходных портов.

Ненаправленные порты


Имя	Описание	Тип линии связи
	Гидравлический порт для подключения совместимых блоков	HS - Гидравлическая

Свойства


Название	Имя	Описание (опционально)
Полный путь объекта	objname	Полный путь узла, существующего на расчетной схеме, на который ссылается блок ссылки на объект. Например: `BoundNode_1` или `SubModel5.Node_37`. Путь указывается относительно верхнего уровня проекта. Значение по умолчанию: BoundNode_0

Параметры

Блок не имеет параметров.
