Заметка

| не расчетный | Си |
в палитре на схеме

Описание

Блок является сервисным и предоставляет возможность выполнить поясняющие текстовые сообщения в любом месте любого схемного окна проекта. Для ввода текстового сообщения необходимо:
  • перенести из палитры типовых блоков в схемное окно блок "Заметка", расположив его на желаемое место;
  • выполнить двойной щелчок левой клавишей мыши на появившемся слове Текст;
  • в открывшемся окне текстового редактора ввести необходимые комментарии (заметку, поясняющий схему текст и т.п.);
  • нажать на кнопку Применить в панели инструментов текстового редактора.

Входные порты

Блок не имеет входных портов.

Выходные порты

Блок не имеет выходных портов.

Свойства

Блок не имеет свойств.

Блок содержит только общие свойства, во многом аналогичные графическому примитиву.

Параметры

Блок не имеет параметров.

Прим.:
  1. Произвольный текст, который вставляется на схему, не влияет на расчет.

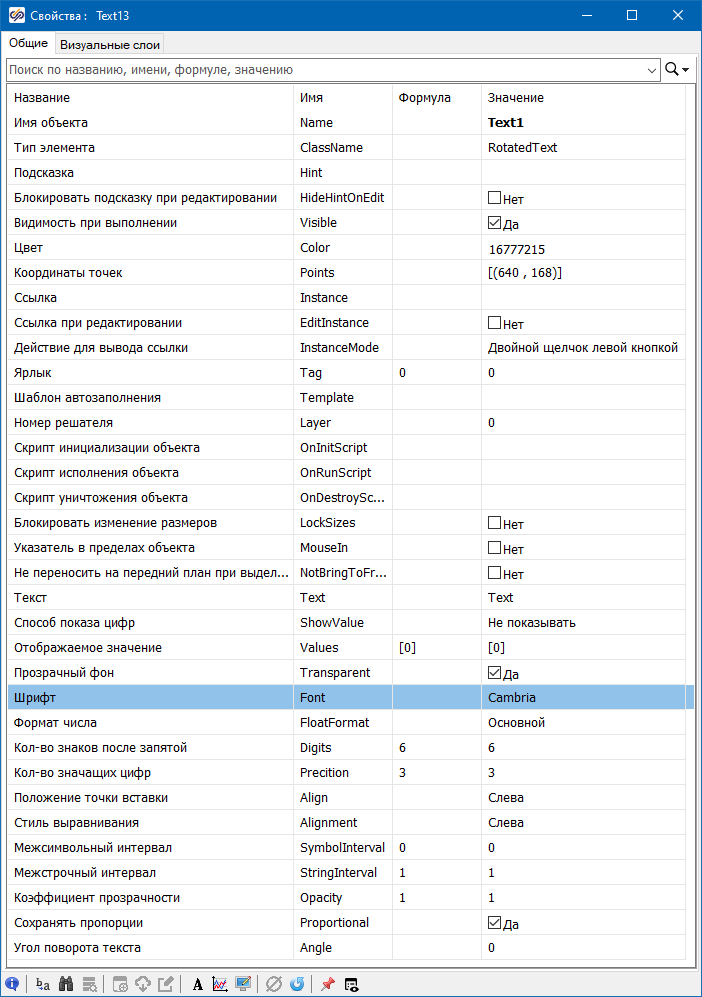

  2. Шрифт, размер, цвет и другие характеристики введённого текстового сообщения можно изменить в общих свойствах блока:

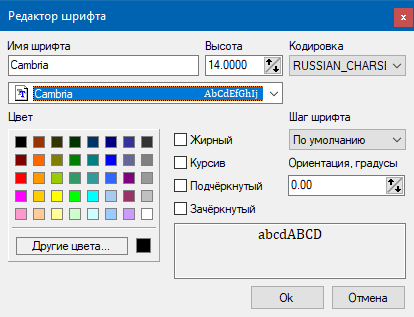

Для вызова данного окна следует нажать правой кнопкой мыши на блоке в схемном окне и выбрать пункт "Шрифт" (Font) в общих свойствах блока:
