Дробная часть

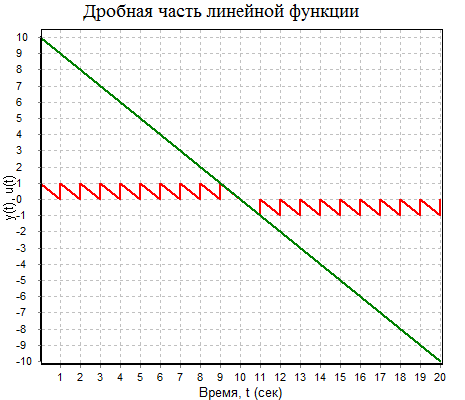

Блок реализует операцию выделения дробной части входного сигнала. Под дробной частью понимается разность между сигналом и его целой частью. Дробная часть положительного числа – неотрицательна, а дробная часть отрицательного числа – неположительна (см. рисунок):

Алгоритм вычисления дробной части числа:

где:

• y(t) – выходной сигнал
• u(t) – входной сигнал блока

//Описание блока, реализующего операцию выделения дробной части
//входного сигнала. Под дробной частью понимается разность между сигналом и его
//целой частью. Дробная часть положительного числа - неотрицательна,
//а дробная часть отрицательного числа - неположительна
//Алгоритм вычисления дробной части числа:
//y(t) = frac[u(t)] = u(t) − int[u(t)]
// y(t) - выходной сигнал
// u(t) - входной сигнал блока
//В случае векторного входного сигнала блок реализует операцию выделения дробной
//части каждого из элементов входной векторной величины
//Входы: inport - входной сигнал
//Выходы: outport - выходной обработанный сигнал

block: (
  type = "Дробная часть",
  points=[(-200 , 0),(-184 , 0),(-200 , -16),(408 , 308)]
  ),
