Шарнирное соединение

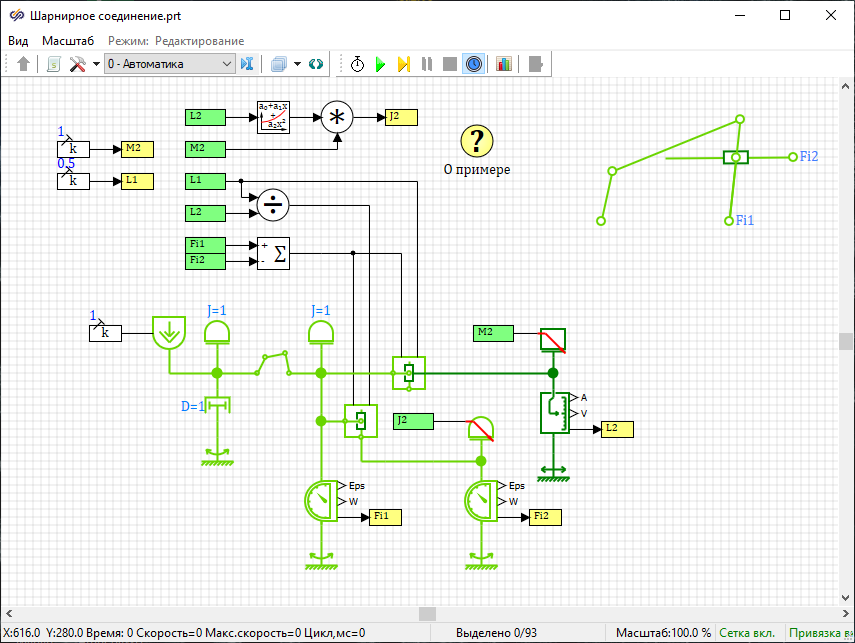

Модель шарнирного механизма
Расположение
SimInTech\Demo\Механика\Механизмы\Шарнирное соединение\Шарнирное соединение.prt
Описание
Данный проект демонстрирует возможности библиотеки "Механика" по моделированию шарнирного механизма.
Блоки "Инерция" моделируют вращение двух звеньев, входящих в состав четырехзвенного механизма. Блок "Источник момента" позволят приложить крутящий момент к одному из звеньев четырехзвенного механизма. Блок "Четырехзвенный механизм" моделирует безынерционный соединитель звеньев, ограничивающий их относительное движение.
Блок "Переменная инерция" моделирует вращение направляющей с ползуном. Значение момента инерции направляющей с ползуном задается через блоки "В память" и "Из памяти" и зависит от массы и положения ползуна. Момент инерции самой направляющей считается равным нулю.
Поступательное движение ползуна вдоль направляющей моделируется блоком "Переменная масса". Значение массы не изменяется в ходе моделирования. Действие центробежной силы не учитывается.
Блок "Шарнирное соединение" моделирует взаимодействие вращающихся звена и направляющей в соединении шарнирно-ползунном соединении. Блок "Соединение шарнир-ползун" моделирует взаимодействие звена и ползуна.
