Обобщенный поступательный элемент

Расположение

SimInTech\Demo\Механика\Механизмы\Обобщенный поступательный элемент\Обобщенный поступательный элемент.prt

Описание

Данный проект демонстрирует возможности библиотеки "Механика" по моделированию движения твердых тел под действием внешней силы.

Блоки "Обобщенный поступательный элемент" и "Обобщенный поступательный элемент переменной массы" моделируют движение тел под действием внешних сил, сил упругости, трения и сил давления упоров.

Блоки "Источник силы" позволяют приложить к телам действие силы, значение которой формируется блоком "Синусоида".

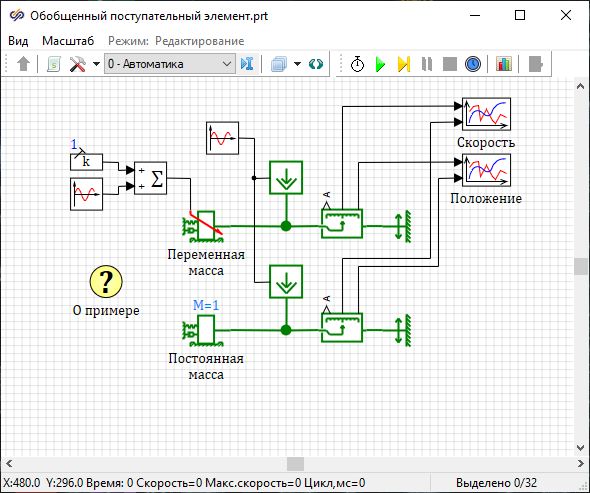

Модель системы с обобщенным поступательным элементом представлена на рисунке (Рисунок 1).

Масса одного из тел изменяется в ходе моделирования, ее значение равно сумме константы и гармонического сигнала.

В процессе движения тела упираются в ограничители положения, установленные в точках 1 и -1 м.

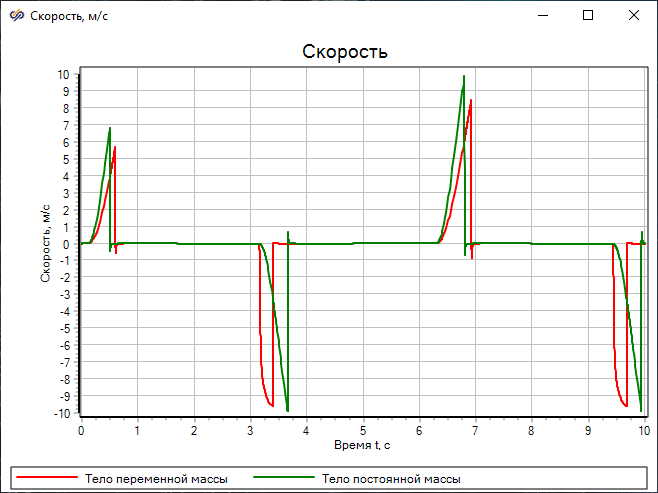

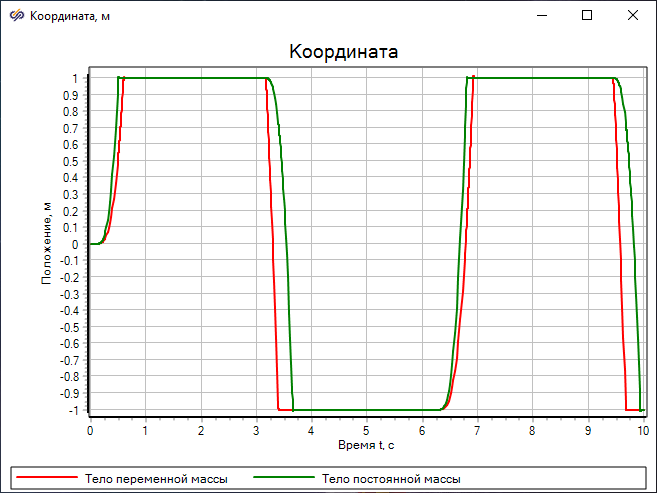

На графиках отображаются скорости (Рисунок 2) и положения (Рисунок 3) обоих тел. При движении в сторону уменьшения координаты тело переменной массы имеет меньшую массу, поэтому его скорость выше. При движении в сторону увеличения координаты тело переменной массы имеет большую массу, поэтому его скорость ниже.
