Указатель радиовысотомера

Описание

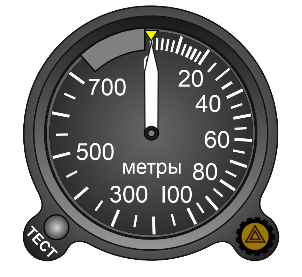

Блок по внешнему виду имитирует работу указателя радиовысотомера. В блоке реализована индикация истинной высоты в метрах, опасной высоты в метрах, а также отображение бленкера отказа красного цвета и включение светосигнализатора "Высота опасная".

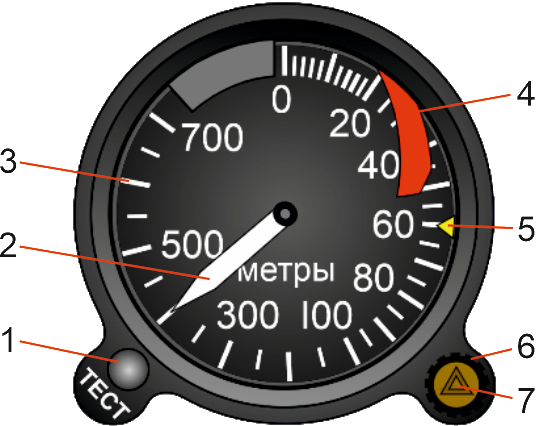

На рисунке (Рисунок 1) показаны основные элементы индикации блока.

На рисунке (Рисунок 1) приняты следующие обозначения:

1. Кнопка "Тест"
2. Стрелка высоты
3. Неподвижная шкала высоты
4. Бленкер отказа
5. Индекс опасной высоты
6. Ручка установки опасной высоты
7. Светосигнализатор "Высота опасная"

Значение высоты в блоке определяет величину угла поворота стрелки высоты (поз. 2 Рисунок 1) относительно неподвижной шкалы (поз. 3 Рисунок 1).

Значение опасной высоты в блоке определяет величину угла поворота индекса опасной высоты (поз. 5 Рисунок 1) относительно неподвижной шкалы (поз. 3 Рисунок 1).

Установка значения опасной высоты и связанного с ним положения индекса опасной высоты (поз. 5 Рисунок 1) осуществляется двумя способами: поворотом ручки выставки заданного курса (поз. 6 Рисунок 1) вручную (при помощи мыши) или через формулу в окне свойств блока в столбце "Формула" свойства опасной высоты. Способ ввода заданного курса определяется значением свойства способа ввода опасной высоты ("Поворотная ручка на приборе" или "Формула").

Значение разовой команды опасной высоты в блоке определяется путем сравнения значений свойств высоты и опасной высоты. Если значение высоты меньше или равно значения опасной высоты, то свойству разовой команды опасной высоты будет присвоено значение 1, иначе 0.

При появлении разовой команды опасной высоты (значение свойства равно "Да") загорается светосигнализатор "Высота опасная" (поз. 7 Рисунок 1), при отсутствии команды (значение свойства равно "Нет") светосигнализатор не горит.

Входные порты

Блок не имеет входных портов.

Выходные порты

Блок не имеет выходных портов.

Свойства

Параметры

Блок не имеет параметров.
