Навигационно-плановый прибор
 |
 |
|
| в палитре | на схеме |
Описание

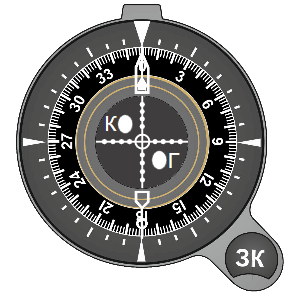

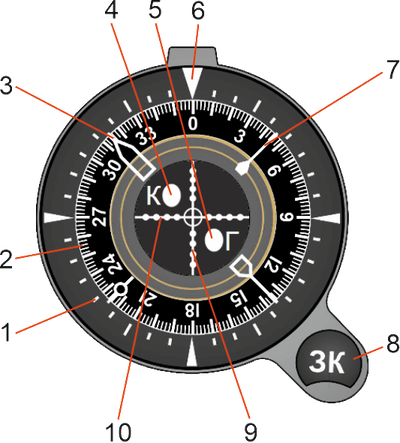

Значение угла курса в блоке определяет величину угла поворота внутренней вращающейся шкалы (поз. 2 Рисунок 1) относительно неподвижного верхнего треугольного индекса (поз. 6 Рисунок 1).
Значение угла заданного курса в блоке определяет величину угла поворота стрелки заданного курса (поз. 3 Рисунок 1) относительно внутренней вращающейся шкалы (поз. 2 Рисунок 1). При изменении угла курса стрелка заданного курса (поз. 3 Рисунок 1) и внутренняя вращающаяся шкала угла курса (поз. 2 Рисунок 1) поворачиваются вместе.
Значение заданного курса (положение стрелки заданного курса (поз. 3 Рисунок 1) может быть задано двумя способами: поворотом ручки установки заданного курса (поз. 8 Рисунок 1) вручную (при помощи мыши) или через формулу в окне свойств блока в столбце "Формула" свойства курса заданного. Способ ввода заданного курса определяется значением свойства способа ввода заданного курса ("Поворотная ручка на приборе" или "Формула").
Значение курсового угла радиостанции (КУР) в блоке определяет угол поворота стрелки курсового угла радиостанции (поз. 7 Рисунок 1) относительно неподвижной шкалы (поз. 1 Рисунок 1).
В блоке свойство закрытия бленкера "К" определяет видимость бленкера "К" (поз. 4 Рисунок 1),свойство закрытия бленкера "Г" определяет видимость бленкера "Г" (поз. 5 Рисунок 1).
Если значение свойства закрытия бленкера "К" равно "Да", то бленкер "К" (поз. 4 Рисунок 1) закрывается (окрашивается в темно-серый цвет RGB(50,50,50)), а значение свойства бокового отклонения от глиссады (измеряется в относительных единицах от -1 до 1) определяет положение планки относительно шкалы отклонения от заданной траектории в горизонтальной плоскости (отклонения от равносигнальной зоны КРМ) (поз. 9 Рисунок 1). Если значение свойства закрытия бленкера "К" равно "Да", то бленкер "К" открыт (имеет белый цвет) и планка всегда находится в нейтральном положении независимо от значения свойства закрытия бленкера "К".
Если значение свойства закрытия бленкера "Г" равно "Да", то бленкер "Г" (поз. 5 Рисунок 1) закрывается (окрашивается в темно-серый цвет), а значение свойства бокового отклонения от глиссады (измеряется в относительных единицах от -1 до 1) определяет положение планки относительно шкалы отклонения от заданной траектории в вертикальной плоскости (отклонения от равносигнальной зоны ГРМ) (поз. 10 Рисунок 1). Если значение свойства закрытия бленкера "Г" равно "Нет", то бленкер "Г" открыт (имеет белый цвет) и планка всегда находится в нейтральном положении независимо от значения свойства.
