Блок по внешнему виду и функционалу имитирует работу комбинированного указателя скорости и
числа Маха. В блоке реализована индикация приборной скорости, истинной скорости и числа Маха.
В блоке есть две шкалы — внешняя неподвижная и внутренняя вращающаяся. Величина приборной
скорости определяется по широкой стрелке относительно внешней неподвижной шкалы, величина
истинной скорости определяется по узкой стрелке относительно внешней неподвижной шкалы,
величина числа Маха определяется по внутренней вращающейся шкале относительно неподвижного

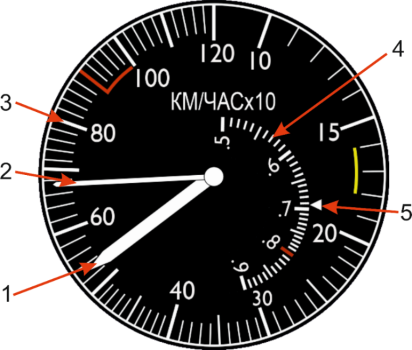

треугольного индекса. На рисунке (Рисунок 1) показаны основные элементы индикации блока.
Рис. 1. Указатель скорости
На рисунке (Рисунок 1) приняты следующие обозначения:
Стрелка (широкая) приборной скорости
Стрелка (узкая) истинной скорости
Неподвижная шкала отсчета приборной и истинной скорости
Вращающаяся шкала отсчета числа Маха
Неподвижный треугольный индекс (для определения числа Маха по шкале 4)
Входные порты
Блок не имеет входных портов.
Выходные порты
Блок не имеет выходных портов.
Свойства
Название
Имя
Описание
По умолчанию
Тип данных
Приборная скорость, км/ч
Vpr
Свойство определяет положение стрелки приборной скорости относительно
неподвижной шкалы
