Указатель гиромагнитного радиокомпаса

в палитре на схеме

Описание

Блок имитирует работу указателя гиромагнитного радиокомпаса, по которому определяется угол магнитного курса, магнитный пеленг радиостанции, курсовой угол радиостанции, а также работу курсозадатчика.

На рисунке (Рисунок 1) показаны основные элементы индикации блока.

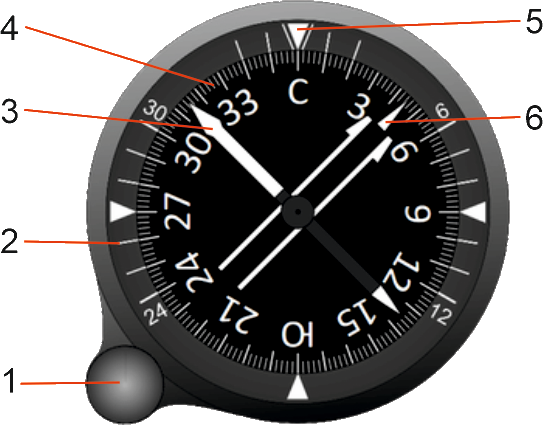

Рис. 1. Указатель гиромагнитного радиокомпаса
На рисунке (Рисунок 1) приняты следующие обозначения:
  1. Ручка установки заданного курса (ЗК)
  2. Внешняя неподвижная шкала
  3. Стрелка курсового угла радиостанции (КУР)
  4. Внутренняя вращающаяся шкала курса
  5. Неподвижный треугольный индекс отсчета текущего курса
  6. Стрелка заданного курса (ЗК)

Значение курса в блоке определяет величину угла поворота внутренней вращающейся шкалы курса (поз. 4 Рисунок 1) относительно неподвижного треугольного индекса (поз. 5 Рисунок 1).

Значение курсового угла радиостанции (КУР) в блоке определяет величину угла поворота стрелки КУР (поз. 3 Рисунок 1) относительно внутренней вращающейся шкалы курса (поз. 4 Рисунок 1).

Значение заданного курса определяет величину угла поворота стрелки заданного курса (поз. 6 Рисунок 1) относительно внутренней вращающейся шкалы курса (поз. 4 Рисунок 1). При изменении угла курса стрелка заданного курса (поз. 6 Рисунок 1) и внутренняя вращающаяся шкала угла курса (поз. 4 Рисунок 1) поворачиваются вместе.

Значение заданного курса (положение стрелки заданного курса (поз. 6 Рисунок 1) может быть задано двумя способами: поворотом ручки установки заданного курса (поз. 8 Рисунок 1) вручную (при помощи мыши) или через формулу в окне свойств блока в столбце "Формула" сигнала заданного курса. Значение заданного курса может быть установлено одним из двух способов, определяемого значением свойства способа ввода заданного курса ("Поворотная ручка на приборе" или "Формула").

Входные порты

Блок не имеет входных портов.

Выходные порты

Блок не имеет выходных портов.

Свойства

Название Имя Описание По умолчанию Тип данных
Угол курса, град kurs Свойство определяет угол курса 0 Вещественное
Угол заданного курса, град kurs_zad Свойство определяет угол заданного курса 0 Вещественное
Курсовой угол радиостанции, град kur Свойство определяет угол магнитного пеленга радиостанции 0 Вещественное
Способ ввода заданного курса vvod_kurs_zad Свойство определяет способ ввода заданного курса. Возможные значения свойства: "Поворотная ручка на приборе", "Формула" Поворотная ручка на приборе Перечисление

Параметры

Блок не имеет параметров.
