Авиагоризонт со смешанной индикацией

в палитре на схеме

Описание

Блок имитирует работу авиагоризонта со смешанной индикацией, то есть в канале тангажа блок реализует вид "с самолета на землю" (прямая индикация), в канале крена блок реализует вид "с земли на самолет" (обратная индикация). На рисунке (Рисунок 1) показаны основные элементы индикации блока.

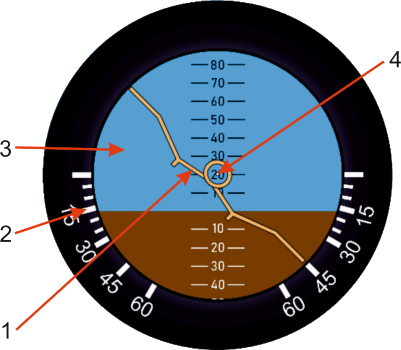

Рис. 1. Авиагоризонт со смешанной индикацией
На рисунке (Рисунок 1) приняты следующие обозначения:
  1. Силуэт самолета
  2. Неподвижная шкала крена
  3. Подвижная шкала тангажа
  4. Центральная точка

В блоке значение угла тангажа определяет величину перемещения подвижной шкалы тангажа в направлении "вверх-вниз", а значение угла тангажа определяет величину угла поворота силуэта самолета относительно центральной точки (поз. 4 Рисунок 1). Угол тангажа определяется по шкале тангажа относительно центральной точки. По голубой зоне шкалы тангаж отсчитывается в положительную сторону, по коричневой зоне шкалы — в отрицательную.

Угол крена определяется по положению силуэта самолета относительно неподвижной шкалы крена. При правом (положительном) крене силуэт самолета поворачивается вправо, как показано на рисунке (Рисунок 1), при левом (отрицательном) крене силуэт самолета поворачивается влево.

Входные порты

Блок не имеет входных портов.

Выходные порты

Блок не имеет выходных портов.

Свойства

Название Имя Описание По умолчанию Тип данных
Угол тангажа, град tangaj Свойство определяет угол тангажа 0 Вещественное
Угол крена, град kren Свойство определяет угол крена 0 Вещественное

Параметры

Блок не имеет параметров.
