Указатель угла атаки и перегрузки

в палитре на схеме

Описание

Блок по внешнему виду и функционалу имитирует работу указателя угла атаки и перегрузки. В блоке реализована индикация двух свойств — угла атаки и перегрузки. В левой части блока отображается угол атаки (a), величина которого определяется по положению стрелки относительно неподвижной левой шкалы. В правой части блока отображается перегрузка (ny), величина которой определяется по положению правой стрелки относительно неподвижной правой шкалы. Шкалы отрицательных значений угла атаки и перегрузки обозначены красным цветом, положительных значений — белым цветом. Обозначения элементов блока приведены на рисунке (Рисунок 1).

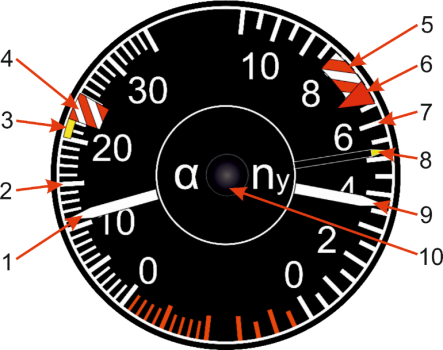

Рис. 1. Указатель угла атаки и перегрузки
На рисунке (Рисунок 1) приняты следующие обозначения:
  1. Стрелка угла атаки
  2. Неподвижная шкала угла атаки
  3. Индекс зоны предельно допустимых значений угла атаки
  4. Индекс зоны недопустимых значений угла атаки
  5. Индекс зоны недопустимых значений перегрузки
  6. Индекс предельно допустимой перегрузки
  7. Неподвижная шкала перегрузки
  8. Стрелка памяти
  9. Стрелка перегрузки
  10. Кнопка сброса стрелки памяти (поз. 8) в исходное положение

Индекс зоны предельно допустимых значений угла атаки (поз. 3 Рисунок 1) указывает о приближении к границе зоны недопустимых значений угла атаки (поз. 4 Рисунок 1). Индексы 3 и 4 перемещаются вместе, положение границы между ними настраивается с помощью свойства "Максимально допустимый угол атаки, град".

Индекс зоны предельно допустимых значений перегрузки (поз. 6 Рисунок 1) указывает о приближении к границе недопустимых значений перегрузки (поз. 5 Рисунок 1). Указатели 5 и 6 перемещаются вместе, положение границы между ними настраивается с помощью свойства "Максимально допустимая перегрузка, град".

Стрелка памяти (поз. 8 Рисунок 1) остается в положении максимально достигнутой положительной перегрузки. Например, если перегрузка увеличится с 1 ед. до 5 ед., то стрелка памяти отклонится в положение 5 ед. Если затем перегрузка уменьшится с 5 ед. до 3 ед., то стрелка памяти останется в положении 5 ед. Если впоследствии перегрузка превысит значение 5 ед., то стрелка памяти отклонится на новое максимально достигнутое значение перегрузки. Для сброса стрелки памяти в исходное положение (на 1 ед.) необходимо нажать на кнопку в центре блока (поз. 10 Рисунок 1).

Входные порты

Блок не имеет входных портов.

Выходные порты

Блок не имеет выходных портов.

Свойства

Название Имя Описание По умолчанию Тип данных
Угол атаки, град ataka Свойство определяет положение стрелки угла атаки относительно неподвижной левой шкалы 0 Вещественное
Максимально допустимый угол атаки, град ataka_max_dop Свойство определяет положение указателя зоны предельно допустимых и недопустимых значений угла атаки относительно неподвижной левой шкалы 17 Вещественное
Перегрузка, ед. Ny Свойство определяет положение стрелки перегрузки относительно неподвижной правой шкалы 1 Вещественное
Максимально допустимая перегрузка, ед. Ny_max_dop Свойство определяет положение указателя зоны предельно допустимых и недопустимых значений перегрузки относительно неподвижной правой шкалы 9 Вещественное

Параметры

Блок не имеет параметров.

Примеры

Примеры использования блока:
