Карта

Описание

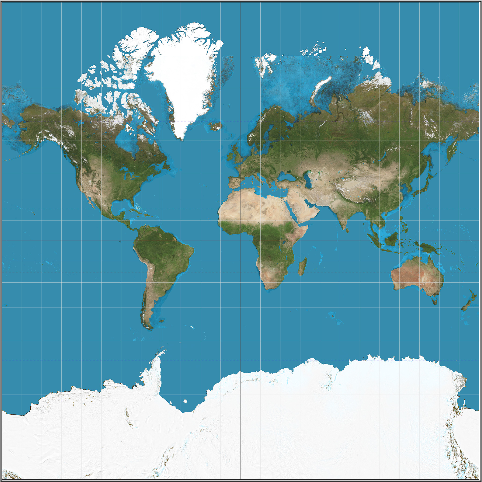

Блок имитирует карту поверхности Земли (равноугольная цилиндрическая проекция Меркатора) и позволяет отображать на ней точки с заданными географическими координатами (широтой и долготой). Преобразование координат происходит по следующим формулам:

Широта и долгота точек задается как матрица BL размерностью N×2, где N – число исследуемых точек, широта – первый столбец матрицы, долгота – второй столбец матрицы.

Северная широта задается со знаком плюс, южная широта со знаком минус.

Восточная долгота задается со знаком плюс, западная долгота со знаком минус.

Блок автоматически преобразовывает широту больше 90° и долготу больше 180° в эквивалентные им значения, например:

Размеры исследуемых точек на карте можно задать в свойствах блока массивом размерностью N, где каждый размер R[i] однозначно соответствует точке с координатами BL[i, j].

В блоке предусмотрена возможность построения траекторий движения точек с заданной дискретизацией по времени и числом используемых отрезков для построения (длины каждой из траекторий).

В блоке предусмотрена возможность 3D Визуализации точек у поверхности Земного шара. При активации свойства "3D Визуализация" появится возможность задать высоту для каждой из точек аналогично с их размерами.

После задания координат точек BL (соответственно и их количества) в группе "Цвета точек" появится возможность задать цвет для каждой из точек.

Входные порты

Блок не имеет входных портов.

Выходные порты

Блок не имеет выходных портов.

Свойства

Параметры

Примеры
