Авиагоризонт с прямой индикацией

в палитре на схеме

Описание

Блок имитирует работу авиагоризонта с прямой индикацией, то есть в каналах крена и тангажа блок реализует вид "с самолета на землю". При этом силуэт самолета всегда остается неподвижным. На рисунке (Рисунок 1) показаны основные элементы индикации блока.

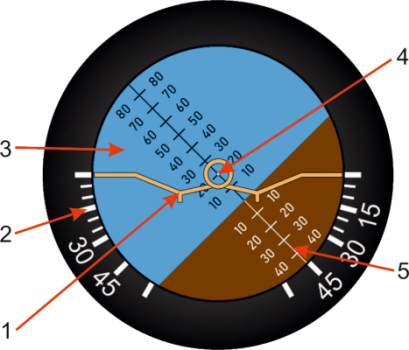

Рис. 1. Авиагоризонт с прямой индикацией
На рисунке (Рисунок 1) приняты следующие обозначения:
  1. Неподвижный силуэт самолета
  2. Неподвижная шкала крена
  3. Подвижная шкала тангажа
  4. Центральная точка
  5. Линия вертикали

В блоке значение угла тангажа определяет величину перемещения подвижной шкалы тангажа в направлении "вверх-вниз" вдоль линии вертикали (поз. 5 Рисунок 1), а значение угла крена определяет величину угла поворота подвижной шкалы тангажа относительно центральной точки (поз. 4 Рисунок 1).

Угол тангажа определяется по шкале тангажа относительно центральной точки при любом угле крена. По голубой зоне шкалы тангаж отсчитывается в положительную сторону, по коричневой зоне шкалы — в отрицательную.

Угол крена определяется по положению линии вертикали (поз. 5 Рисунок 1) относительно неподвижной шкалы крена (поз. 2 Рисунок 1). При правом (положительном) крене нижняя часть линии вертикали поворачивается вправо относительно неподвижной шкалы крена, как показано на рисунке (Рисунок 1). При левом (отрицательном) крене нижняя часть линии вертикали поворачивается влево относительно неподвижной шкалы крена.

Входные порты

Блок не имеет входных портов.

Выходные порты

Блок не имеет выходных портов.

Свойства

Название Имя Описание По умолчанию Тип данных
Угол тангажа, град tangaj Свойство определяет угол тангажа 0 Вещественное
Угол крена, град kren Свойство определяет угол крена 0 Вещественное

Параметры

Блок не имеет параметров.

Примеры

Примеры использования блока:
