Навигационно-плановый индикатор

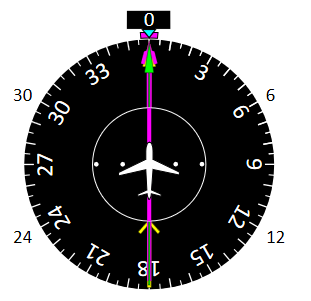

в палитре на схеме

Описание

Блок имитирует работу навигационно-планового индикатора, по которому определяются углы курса, магнитного пеленга радиостанции/курсового угла радиостанции, курсового угла радиомаяка радиотехнической системы ближней навигации, заданного курса, заданного путевого угла и угла сноса. Отсчет показаний производится по вращающейся шкале относительно неподвижного верхнего треугольного индекса. Над индексом отображается цифровое значение угла курса, отображаемого в виде целого числа. Силуэт воздушного судна на индикаторе курса всегда остается неподвижным.

На рисунках (Рисунок 1, Рисунок 2, Рисунок 3, Рисунок 4) показаны основные элементы индикации блока.

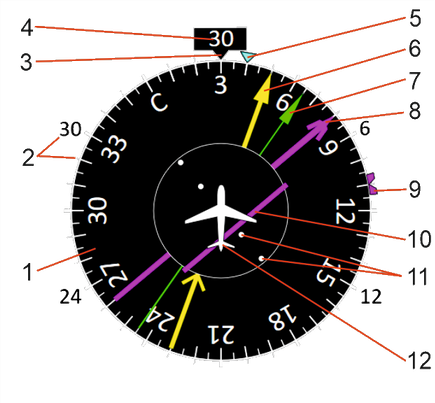

Рис. 1. Навигационно-плановый индикатор (режим отображения - "Маршрут", тип воздушного судна - самолет)


Рис. 2. Навигационно-плановый индикатор (режим отображения - "Маршрут", тип воздушного судна - вертолет)

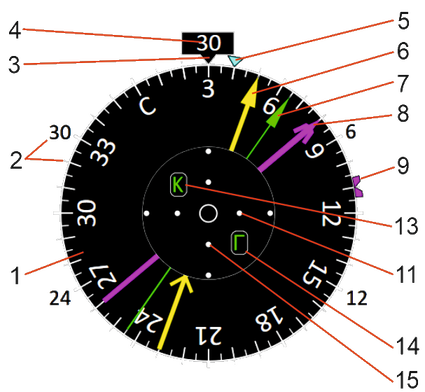

Рис. 3. Навигационно-плановый индикатор (режим отображения - "Посадка", бленкеры "К" и "Г" открыты)

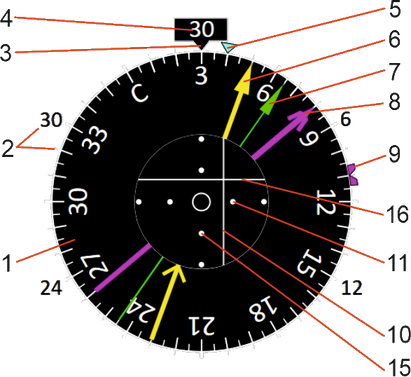

Рис. 4. Навигационно-плановый индикатор (режим отображения - "Посадка", бленкеры "К" и "Г" закрыты)
На рисунках (Рисунок 1, Рисунок 2, Рисунок 3, Рисунок 4) приняты следующие обозначения:
  1. Подвижная шкала курса
  2. Неподвижная шкала отсчета курсового угла радиостанции (КУР) автоматического радиокомпаса и курсового угла радиомаяка (КУРМ) радиотехнической системы ближней навигации
  3. Неподвижный индекс отсчета текущего угла курса
  4. Метка отображения цифрового значения текущего угла курса
  5. Индекс угла сноса
  6. Стрелка курсового угла радиостанции (КУР) автоматического радиокомпаса (АРК)
  7. Стрелка курсового угла радиомаяка (КУРМ) радиотехнической системы ближней навигации (РСБН)
  8. Стрелка заданного путевого угла (ЗПУ)
  9. Индекс заданного курса (ЗК)
  10. Планка бокового отклонения от заданной траектории - линии заданного пути в режиме "Маршрут" (Рисунок 1, Рисунок 2) или глиссады в режиме "Посадка" (Рисунок 3)
  11. Шкала бокового отклонения от заданной траектории - линии заданного пути "Маршрут" (Рисунок 1, Рисунок 2) или глиссады в режиме "Посадка" (Рисунок 4)
  12. Силуэт воздушного судна
  13. Бленкер "К"
  14. Бленкер "Г"
  15. Шкала вертикального отклонения от заданной траектории (глиссады)
  16. Планка вертикального отклонения от заданной траектории (глиссады)

Значение угла курса в блоке определяет величину угол поворота шкалы курса (поз. 1 Рисунки 1, 2, 3, 4) относительно неподвижного треугольного индекса (поз. 3 Рисунки 1, 2, 3, 4).

Значение угла заданного курса в блоке определяет угол поворота индекса заданного курса (поз. 9 Рисунки 1, 2, 3, 4) относительно подвижной шкалы курса (поз. 1 Рисунки 1, 2, 3, 4).

Значение заданного путевого угла в блоке определяет угол поворота стрелки заданного путевого угла (поз. 8 Рисунки 1, 2, 3) относительно подвижной шкалы курса (поз. 1 Рисунки 1, 2, 3, 4).

Значение курсового угла радиостанции автоматического радиокомпаса (АРК) в блоке определяет угол поворота стрелки КУР (поз. 6 Рисунки 1, 2, 3, 4) относительно неподвижной шкалы (поз. 2 Рисунки 1, 2, 3, 4).

Значение курсового угла радиомаяка радиотехнической системы ближней навигации (РСБН) в блоке определяет угол поворота стрелки КУРМ (поз. 7 Рисунки 1, 2, 3, 4) относительно неподвижной шкалы (поз. 2 Рисунки 1, 2, 3, 4).

Значение курсового угла сноса в блоке определяет угол поворота индекса угла сноса (поз. 5 Рисунки 1, 2, 3, 4) относительно неподвижной шкалы (поз. 2 Рисунки 1, 2, 3, 4).

Значение свойства закрытия бленкера "К" в блоке определяет видимость бленкера "К" (Рисунок 3) и планки бокового отклонения от заданной траектории (глиссады):
  • Если значение свойства закрытия бленкера "К" равно "Нет", то бленкер "К" отображается, планка бокового отклонения от заданной траектории (глиссады) не отображается
  • Если значение свойства закрытия бленкера равно "Да", то бленкер "К" не отображается, планка бокового отклонения от заданной траектории (глиссады) отображается, а ее положение относительно шкалы бокового отклонения от заданной траектории (глиссады) определяется значением бокового отклонения от заданной траектории (глиссады), значение которого задается в относительных единицах в пределах от -1 (крайнее левое положение) до 1 (крайнее правое положение)
Значение свойства закрытия бленкера "Г" в блоке определяет видимость бленкера "Г" (Рисунок 3) и планки вертикального отклонения от заданной траектории (глиссады):
  • Если значение свойства закрытия бленкера "Г" равно "Нет", то бленкер "Г" отображается, планка вертикального отклонения от заданной траектории (глиссады) не отображается
  • Если значение свойства закрытия бленкера "Г" равно "Да", то бленкер "Г" не отображается, планка вертикального отклонения от заданной траектории (глиссады) отображается, а ее положение относительно шкалы вертикального отклонения от заданной траектории (глиссады) определяется значением вертикального отклонения от глиссады, значение которого задается в относительных единицах в пределах от -1 (крайнее нижнее положение) до 1 (крайнее верхнее положение)
В блоке реализовано два режима отображения - "Маршрут" и "Посадка":
  • В режиме "Маршрут" в центральной части индикатора отображается силуэт воздушного судна, вид которого зависит от типа воздушного судна (самолет (Рисунок 1) или вертолет (Рисунок 2)). Планка бокового отклонения от заданной траектории в режиме "Маршрут" показывает отклонение от линии заданного пути (Рисунок 1, Рисунок 2). В режиме "Маршрут" шкала и планка вертикального отклонения от заданной траектории (глиссады) (поз. 15 и 16 Рисунок 4) не отображаются

  • В режиме "Посадка" при закрытом бленкере "К" (бленкер "К" не отображается) планка бокового отклонения от заданной траектории показывает боковое отклонение от заданной траектории (глиссады) (Рисунок 4). Положение планки относительно шкалы бокового отклонения от заданной траектории определяется величиной бокового отклонения от заданной траектории (глиссады) (Рисунки 1, 2, 4)

    В режиме "Посадка" при закрытом бленкере "Г" (бленкер "Г" не отображается) планка вертикального отклонения от заданной траектории показывает вертикальное отклонение от глиссады (Рисунок 4). Положение планки относительно шкалы бокового отклонения от заданной траектории определяется вертикальным отклонением от глиссады (Рисунки 1, 2, 4)

Входные порты

Блок не имеет входных портов.

Выходные порты

Блок не имеет выходных портов.

Свойства

Название Имя Описание По умолчанию Тип данных
Курс, град kurs Свойство определяет угол курса 0 Цвет
Курс заданный, град kurs_zad Свойство определяет заданный угол курса 0 Вещественное
Заданный путевой угол, град zpu Свойство определяет заданный путевой угол 0 Вещественное
Курсовой угол радиостанции АРК, град kur Свойство определяет курсовой угол радиостанции автоматического радиокомпаса (АРК) 0 Вещественное
Курсовой угол радиомаяка РСБН, град kurm Свойство определяет курсовой угол радиомаяка радиотехнической систем ближней навигации (РСБН) 0 Вещественное
Угол сноса, град ugol_snosa Свойство определяет угол сноса 0 Вещественное
Закрытие бленкера "К" blenker_K Свойство определяет закрытие бленкера "К" и видимость планки бокового отклонения от заданной траектории (глиссады) Нет Двоичное
Закрытие бленкера "Г" blenker_G Свойство определяет закрытие бленкера "Г" и видимость планки вертикального отклонения от заданной траектории (глиссады) Нет Двоичное
Боковое отклонение от заданной траектории (глиссады), о.е. (-1...1) del_K Свойство определяет положение планки бокового отклонения от заданной траектории (глиссады) 0 Вещественное
Вертикальное отклонение от глиссады, о.е. (-1...1) del_G Свойство определяет положение планки вертикального отклонения от заданной траектории (глиссады) 0 Вещественное
Режим отображения rejim Свойство определяет режим отображения информации в центральной части индикатора. Возможные значения свойства: "Маршрут", "Посадка" Маршрут Перечисление
Тип воздушного судна tip_vs Свойство определяет тип воздушного судна, отображаемого в виде силуэта воздушного судна в режиме отображения "Маршрут" (поз. 12 Рисунок 1). Возможные значения свойства: "Самолет", "Вертолет" Самолет Перечисление
Цвет шрифта оцифровки шкалы DigitColor Свойство определяет цвет шрифта оцифровки шкалы 0 Цвет

Параметры

Блок не имеет параметров.
