Индикатор авиагоризонта с прямой индикацией
 |
 |
|
| в палитре | на схеме |
Описание

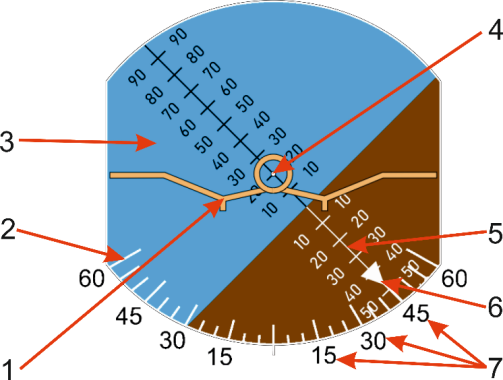

- Неподвижный силуэт самолета
- Неподвижная шкала крена
- Подвижная шкала тангажа
- Центральная точка
- Линия вертикали
- Подвижный треугольный индекс отсчета угла крена
- Оцифровка шкалы крена
В блоке значение угла тангажа определяет величину перемещения подвижной шкалы тангажа в направлении "вверх-вниз" вдоль линии вертикали (поз. 5 Рисунок 1), а значение угла крена определяет величину угла поворота подвижной шкалы тангажа относительно центральной точки (поз. 4 Рисунок 1). Угол тангажа определяется по шкале тангажа относительно центральной точки при любом угле крена. По голубой зоне шкалы тангаж отсчитывается в положительную сторону, по коричневой зоне шкалы — в отрицательную.
Угол крена определяется по положению подвижного треугольного индекса (поз. 6 Рисунок 1) относительно неподвижной шкалы крена (поз. 2 Рисунок 1). При правом (положительном) крене треугольный индекс отсчета угла крена отклоняется вправо, как показано на рисунке (Рисунок 1) относительно неподвижной шкалы крена. При левом (отрицательном) крене треугольный индекс отсчета угла крена отклоняется влево относительно неподвижной шкалы крена.
Входные порты
Блок не имеет входных портов.
Выходные порты
Блок не имеет выходных портов.
Свойства
| Название | Имя | Описание | По умолчанию | Тип данных |
|---|---|---|---|---|
| Угол тангажа, град | tangaj | Свойство определяет угол тангажа | 0 | Вещественное |
| Угол крена, град | kren | Свойство определяет угол крена | 0 | Вещественное |
| Цвет шрифта оцифровки шкалы | DigitColor | Свойство определяет цвет шрифта чисел на оцифровке шкалы крена (поз. 7 Рисунок 1) | 0 | Цвет |
Параметры
Блок не имеет параметров.
