Блок по внешнему виду имитирует работу индикатора высотомера двухстрелочного. В блоке
реализована индикация высоты в километрах и метрах, величина которой в километрах определяется
по положению километровой (короткой и широкой) стрелки относительно внутренней шкалы
(оцифровка внутренней шкалы — в километрах), в метрах — по положению метровой (длинной и
узкой) стрелки относительно внешней шкалы (оцифровка внешней шкалы — в сотнях метров).
Введение давления у земли в блоке не предусмотрено, блок реализует только отображение значения
свойства "Высота, м". На рисунке (Рисунок 1) показаны
основные элементы индикации блока.

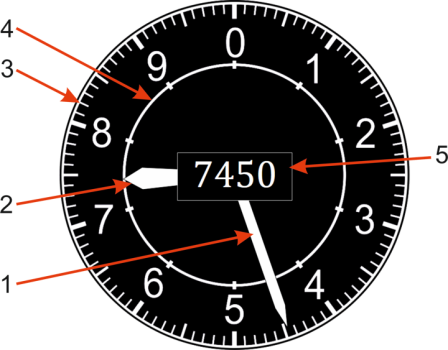

Рис. 1. Индикатор высоты
На рисунке (Рисунок
1) приняты следующие обозначения:
Стрелка (длинная узкая) метровая
Стрелка (короткая широкая) километровая
Неподвижная шкала отсчета высоты в метрах
Неподвижная шкала отсчета высоты в километрах
Метка с цифровым значением высоты
Входные порты
Блок не имеет входных портов.
Выходные порты
Блок не имеет выходных портов.
Свойства
Название
Имя
Описание
По умолчанию
Тип данных
Высота, м
H
Свойство определяет положение стрелок указателя относительно неподвижных шкал.
Величина высоты в километрах определяет положение короткой широкой стрелки
относительно внутренней шкалы. Величина высоты в метрах определяет положение узкой
длинной стрелки относительно внешней шкалы
